Model ME201W

Monitoruj poziom cieczy z dowolnego miejsca na świecie!

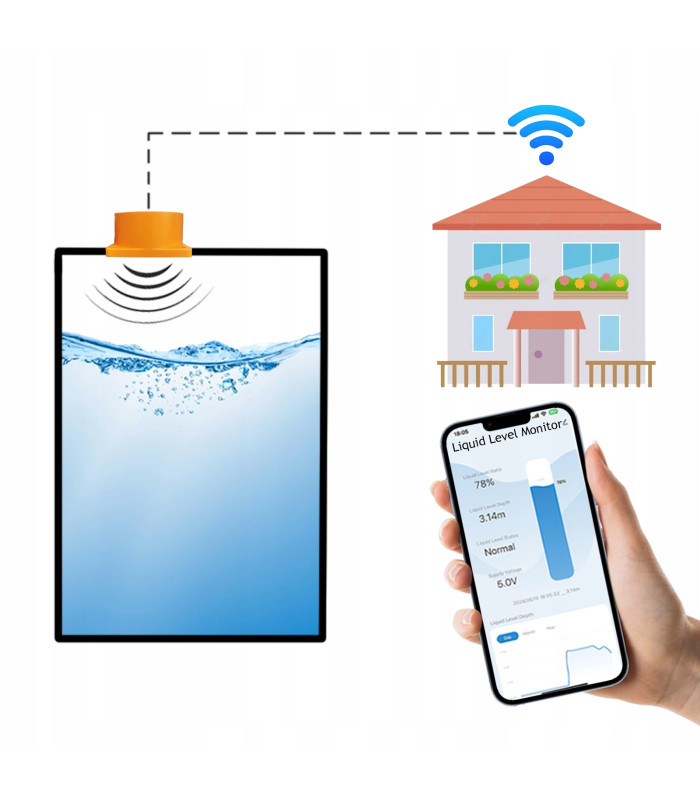

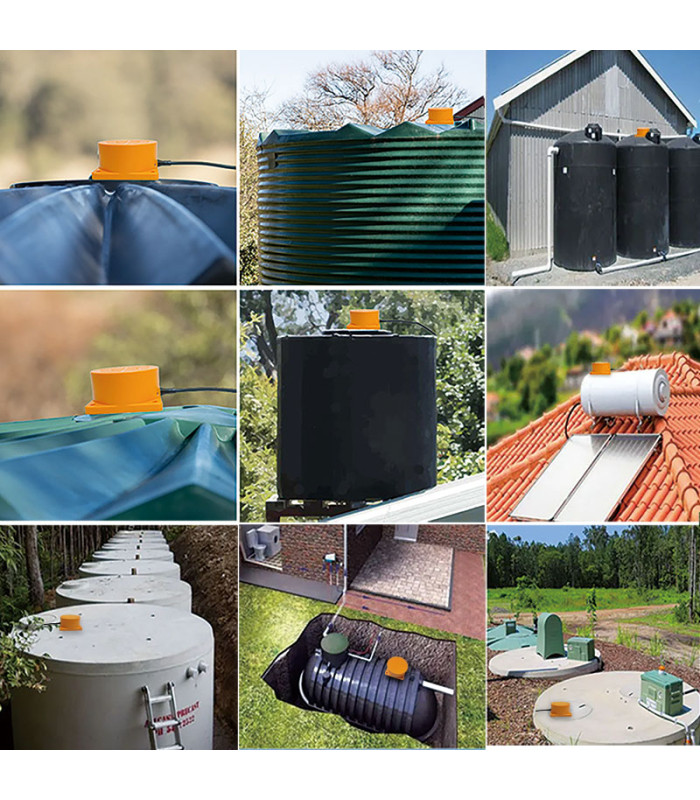

Czujnik poziomu cieczy WiFi TUYA to inteligentne rozwiązanie dla każdego, kto chce mieć pełną kontrolę nad poziomem cieczy w zbiornikach. Dzięki zaawansowanej technologii ultradźwiękowej, nasz czujnik zapewnia dokładne i bieżące informacje o poziomie cieczy, eliminując potrzebę fizycznych kontroli.

Główne zalety:

• Dokładność i niezawodność: ultrasonograficzne sensory zapewniają precyzyjne pomiary, nawet w trudnych warunkach.
• Bezkontaktowe pomiary: brak bezpośredniego kontaktu z cieczą, co zmniejsza ryzyko zanieczyszczenia lub uszkodzenia sensory.
• Łatwość instalacji: prosta i szybka instalacja, minimalna konserwacja.
• Alarmy poziomu: ustawiane automatycznie za pomocą aplikacji TUYA Smart lub Smart Life.

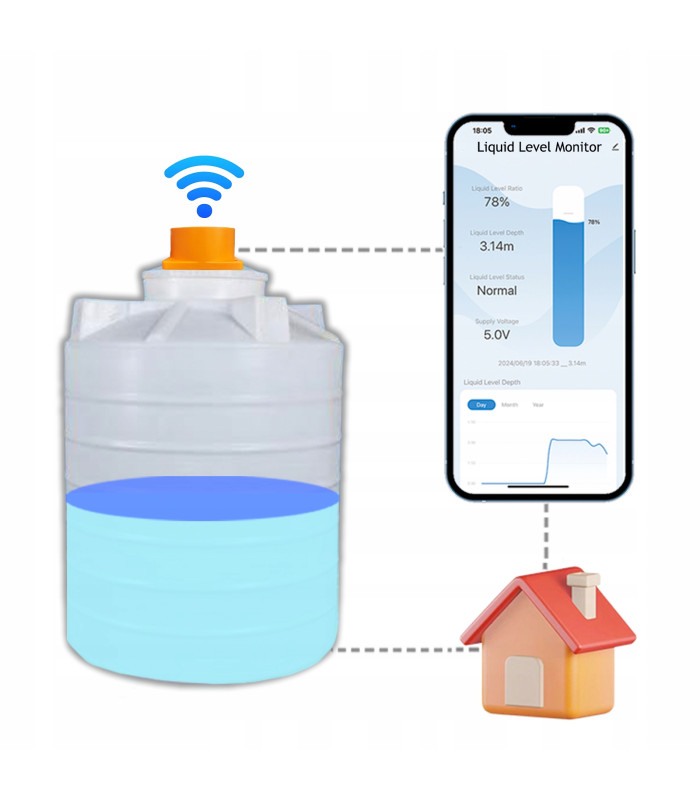

• Zdalne monitorowanie: dostęp do danych z dowolnego miejsca na świecie za pomocą aplikacji mobilnej.

Specyfikacja techniczna:

• Zakres pomiarowy: 10 cm do 500 cm (0.1m do 5m)
• Tolerancja: +- 0.02m
• Komunikacja: WiFi 2.4GHz
• Zasilanie czujnika: 5VDC, 1A - zasilacz w zestawie
• Certyfikaty: IP67, CE, RoHS, Reach

Dlaczego warto wybrać nasz czujnik?

• Oszczędność czasu i pieniędzy: unikaj niepotrzebnych kontroli i optymalizuj zużycie zasobów.
• Bezpieczeństwo: otrzymuj powiadomienia o przekroczeniu maksymalnego lub minimalnego poziomu cieczy, aby zapobiec awariom.

Zalety czujnika poziomu cieczy:

1. Łatwa kontrola przez WiFi 2.4GHz: Możliwość monitorowania z dowolnego miejsca na świecie.
2. Monitor poziomu cieczy - dodatkowe urządzenie, które komunikuje się z czujnikiem poziomu cieczy. Dzięki monitorowi odległość czujnika od routera WiFi może wynieść nawet do 100m.
3. Natychmiastowe powiadomienia: Ustawiaj minimalny i maksymalny procentowy poziom cieczy w zbiorniku, otrzymując powiadomienia o jego spadku poniżej minimum lub wzroście powyżej maksimum.

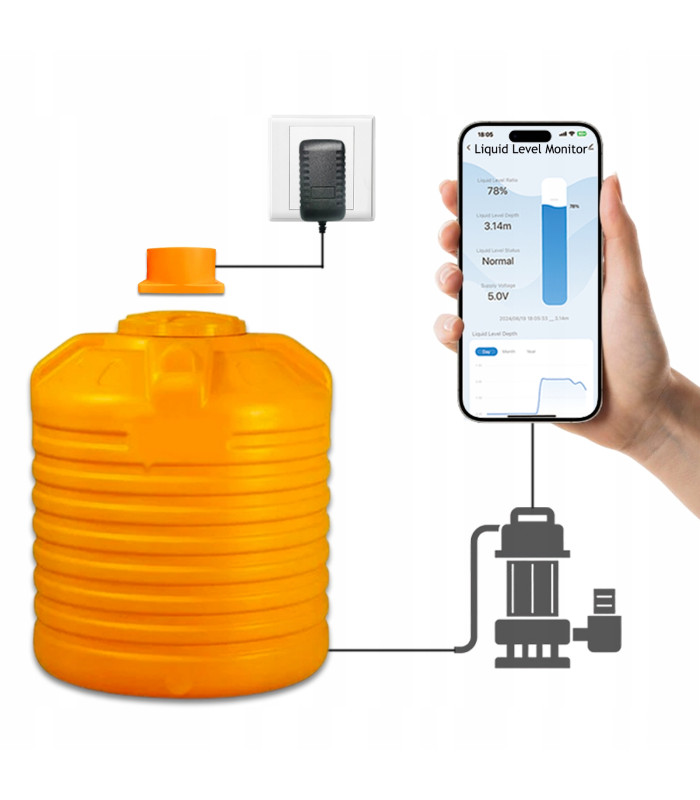

4. Automatyzacje: Twórz sceny, które automatycznie uruchamiają lub wyłączają inne urządzenia (np. pompę) w zależności od poziomu cieczy w zbiorniku.
5. Wysoka klasa szczelności IP67: Sensor zamknięty w obudowie klasy IP67, gwarantującej wodoodporność i pyłoszczelność.
6. Stałe zasilanie: Urządzenie zasilane jest stałym napięciem 5V. Zasilacze są dołączone w zestawie, więc nie ma obawy o rozładowanie baterii.

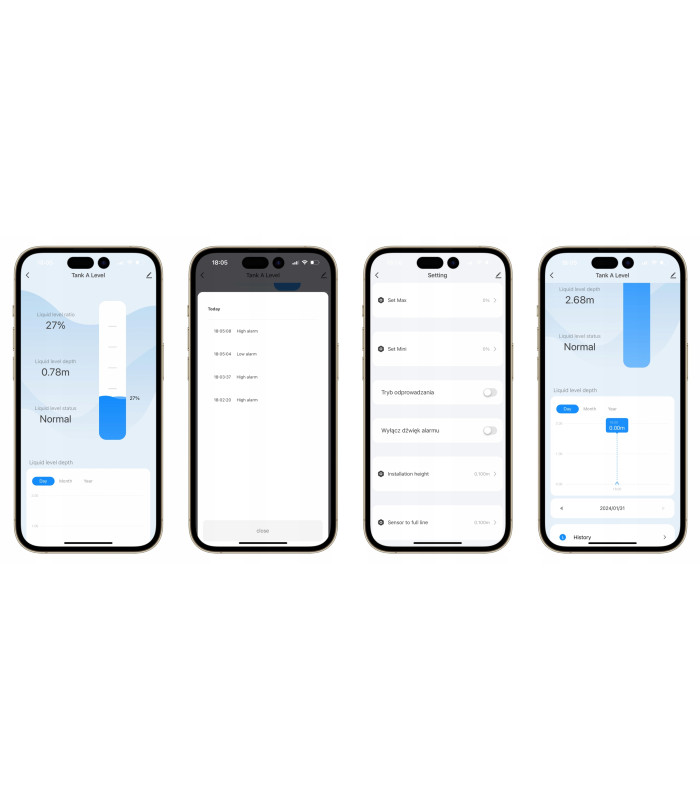

7. Historia pomiarów: Możliwość odczytania zmian poziomu cieczy w zbiorniku z przejrzystych wykresów za określony dzień, miesiąc lub rok.
8. Rejestr alarmów: Dokładne zestawienie i dokumentacja alarmów dotyczących spadku poniżej minimalnego oraz wzrostu powyżej maksymalnego poziomu cieczy.

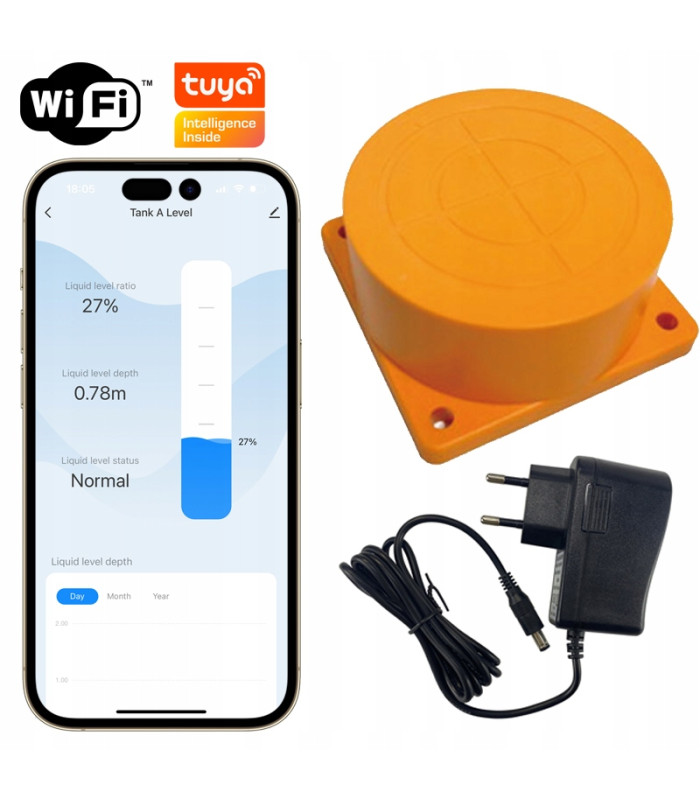

OPIS ZESTAWU

Urządzenie składa się z:

1. Czujnika poziomu, który montuje się w zbiorniku. Czujnik komunikuje się z bezprzewodowo z routerem WiFi 2.4GHz.
2. Zasilacza 5VDC, 1A - do zasilenia czujnika poziomu
3. Aplikacja na telefon - TUYA lub Smart Life - do pobrania, bezpłatnie, ze sklepu Google Play lub App Store

Specyfikacja Techniczna

• Zakres pomiarowy: 10 cm do 500 cm (0.1m do 5m)
• Tolerancja: +- 0.02m (do 3 metrów, powyżej 3 metrów tolerancja może wzrosnąć)
• Minimalna odległość czujnika od cieczy - 10cm (0.1m)
• Maksymalna głębokość zbiornika - 500cm (5m)
• Zasilanie czujnika - 5VDC, 1A - zasilacze w zestawie - długość przewodu - 90cm
• Komunikacja: WiFi 2.4GHz (nie współpracuje z sieciami 5GHz)
• Klasa szczelności czujnika: IP67

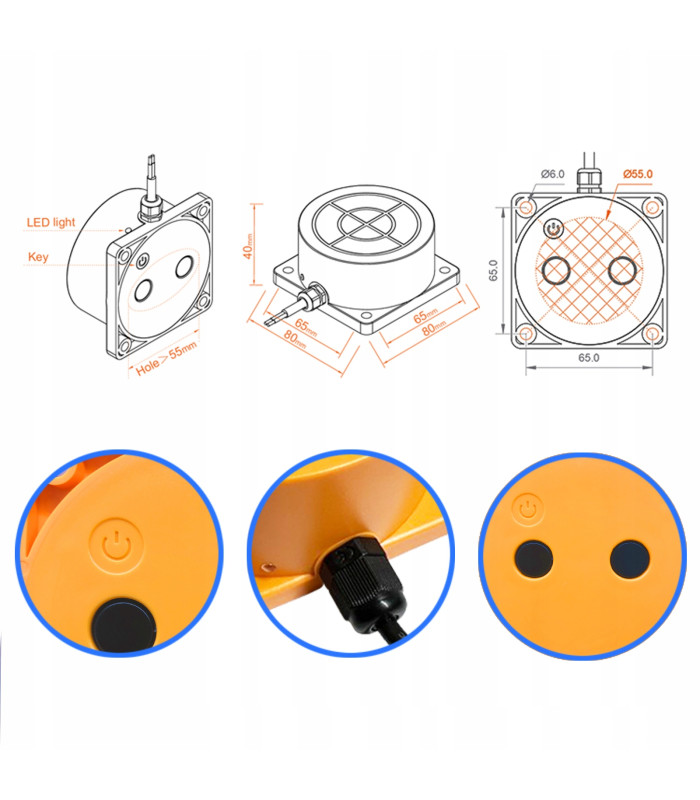

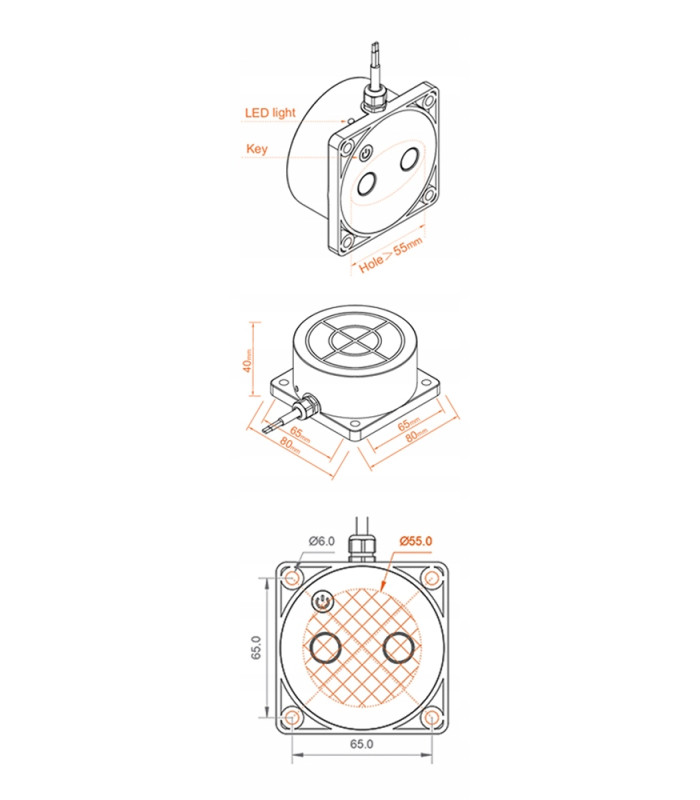

Wymiary czujnika

• Podstawa - 80mm x 80mm
• Rozstaw otworów - 65mm (między środkami)
• Głębokość - 40mm
• Kształt nad podstawą - okrąg - Ø80
• Długość przewodu od czujnika - 2.80m (280cm)

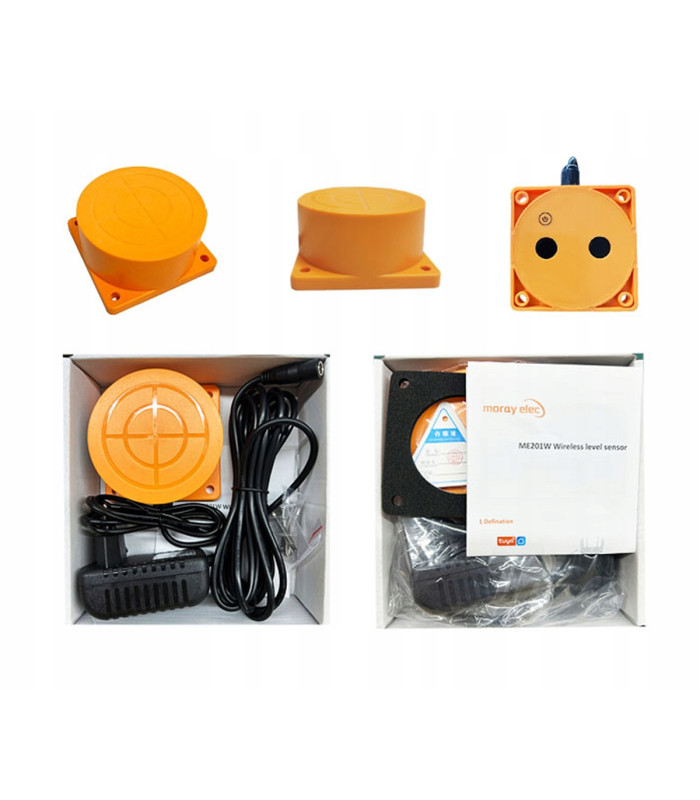

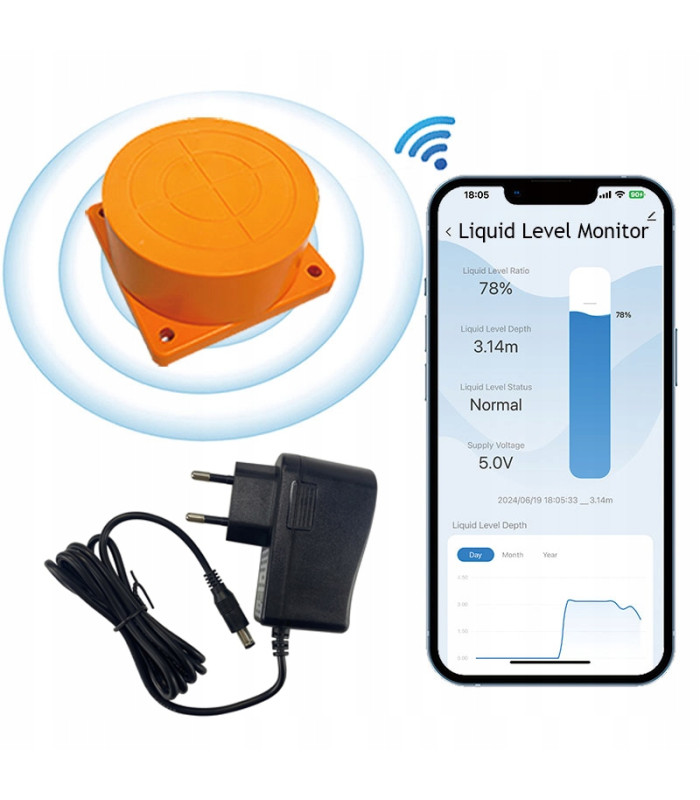

Zawartość Zestawu

• Czujnik poziomu cieczy - długość przewodu - 280cm
• Zasilacz czujnika poziomu - długość przewodu 90cm
• Podkładka montażowa - uszczelka
• 4 wkręty

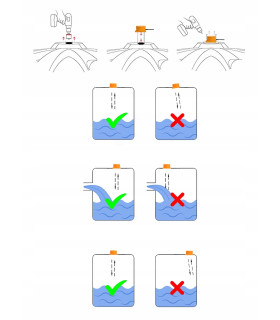

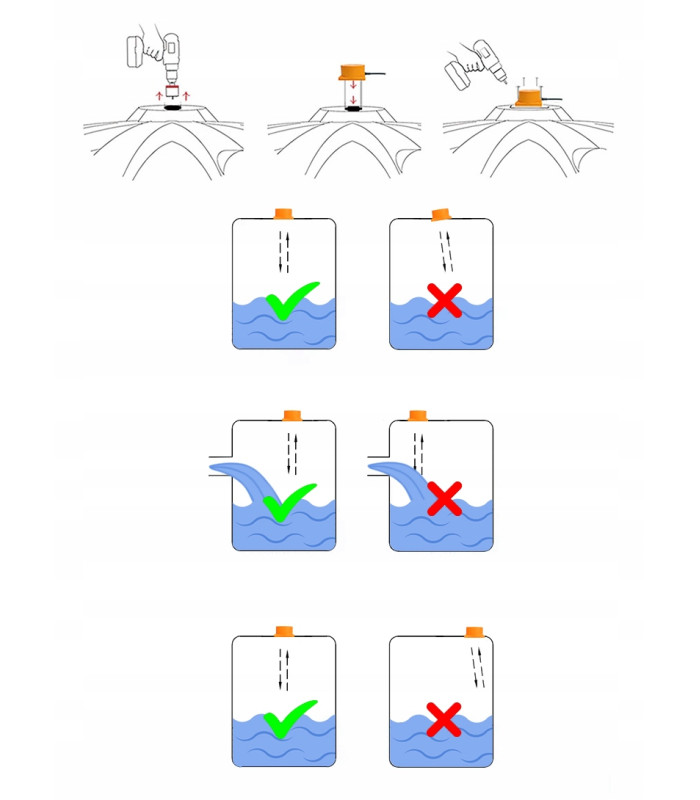

Montażu czujnika poziomu

Przedstawiamy szczegółowe wytyczne dotyczące prawidłowego montażu czujnika poziomu cieczy na podstawie załączonej ilustracji:

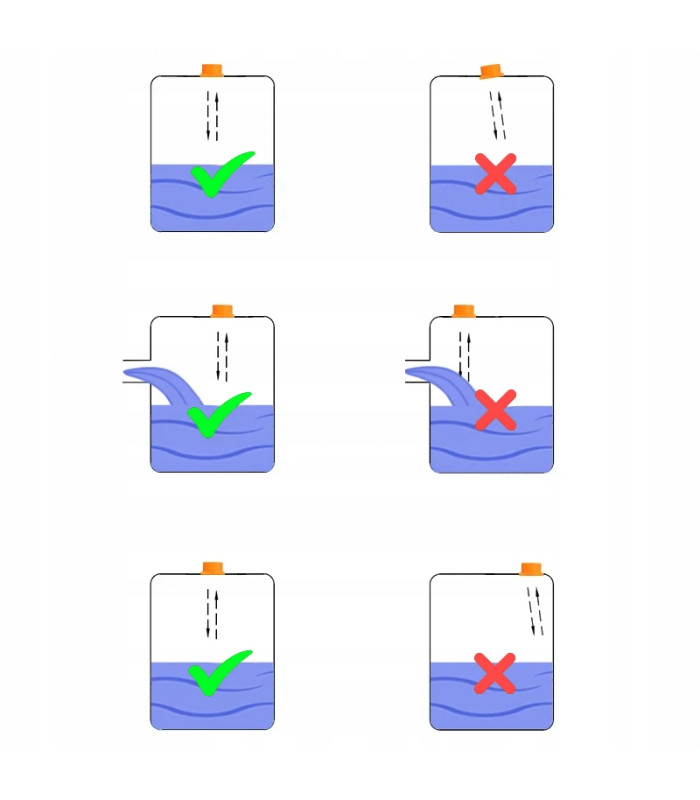

Prawidłowa orientacja czujnika

• Czujnik należy zawsze montować prostopadle do powierzchni cieczy
• Nieprawidłowe ustawienie czujnika pod kątem będzie skutkować błędnymi odczytami

Lokalizacja względem dopływu wody

• Czujnik powinien być zainstalowany z dala od wlotu wody
• Montaż zbyt blisko dopływu wody może powodować zjawisko pseudo-echa, zakłócające prawidłowe pomiary

Odległość od ścian zbiornika

• Należy zachować odpowiednią odległość czujnika od ścian bocznych zbiornika (przegród)
• Montaż zbyt blisko ściany (przegrody) spowoduje silne pseudo-echo, co znacząco wpłynie na dokładność pomiarów

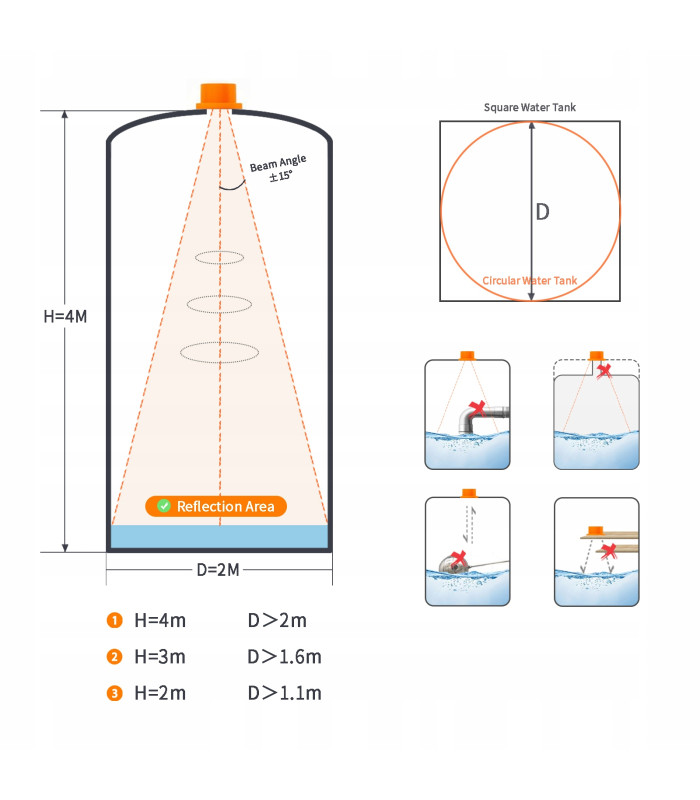

Montaż czujnika, a rozkład fal

1. Zasada działania czujnika

Czujnik poziomu cieczy montowany jest na górze zbiornika i emituje wiązkę pomiarową o kącie ±30°. Wiązka ta obejmuje stożkowy obszar, w którym dokonywany jest pomiar odległości do powierzchni cieczy. Prawidłowy pomiar następuje tylko wtedy, gdy w obszarze odbicia nie znajdują się żadne przeszkody.

2. Dobór zbiornika

Dla zapewnienia prawidłowego działania czujnika należy dobrać odpowiednią średnicę zbiornika (D) w stosunku do jego wysokości (H):

• H = 4 m → D > 2 m
• H = 3 m → D > 1,6 m
• H = 2 m → D > 1,1 m

W przypadku zbiorników okrągłych i kwadratowych średnica D powinna być liczona jako największy wymiar wewnętrzny zbiornika.

3. Prawidłowy montaż czujnika

• Czujnik należy montować centralnie nad powierzchnią cieczy, tak aby wiązka pomiarowa nie napotykała na przeszkody, takie jak rury, elementy konstrukcyjne czy ściany zbiornika.
• Unikać montażu czujnika nad elementami, które mogą powodować zakłócenia odbicia fali, np. nad rurami, blisko ścian lub pod wystającymi elementami.
• Czujnik powinien być skierowany pionowo w dół, aby wiązka obejmowała całą powierzchnię cieczy w wyznaczonym obszarze odbicia.

4. Najczęstsze błędy montażowe

• Montaż czujnika nad przeszkodą (np. rurą) powoduje zakłócenia pomiaru.
• Ustawienie czujnika zbyt blisko ściany zbiornika prowadzi do błędnych odczytów przez odbicia od ściany.
• Montaż pod wystającymi elementami lub pod kątem innym niż pionowy uniemożliwia prawidłowy pomiar poziomu cieczy.

Podsumowanie:

Czujnik należy instalować centralnie i pionowo nad powierzchnią cieczy, w zbiorniku o odpowiedniej średnicy względem wysokości, bez przeszkód w polu pomiarowym wiązki. Tylko wtedy możliwe jest uzyskanie wiarygodnych i powtarzalnych wyników pomiaru poziomu cieczy
