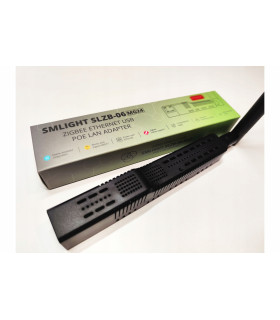

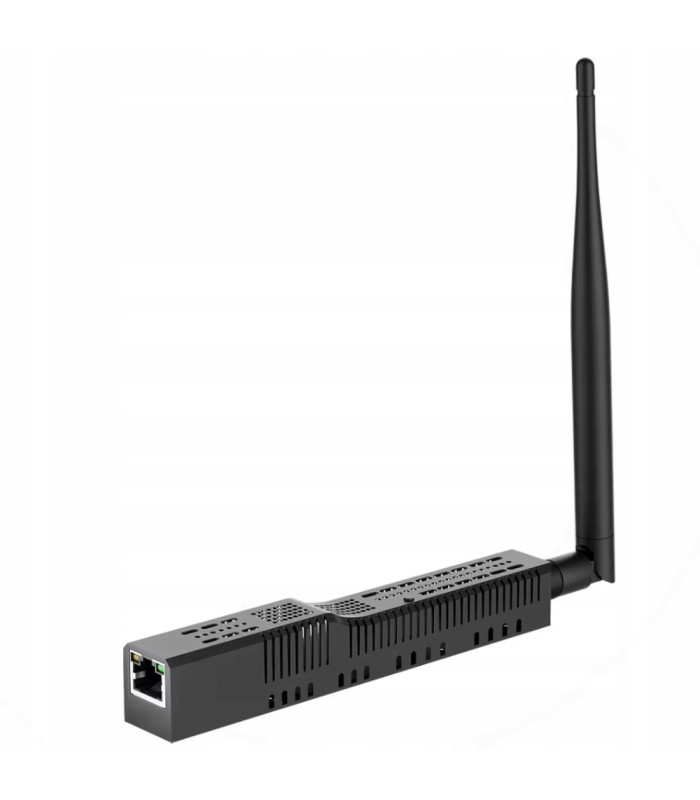

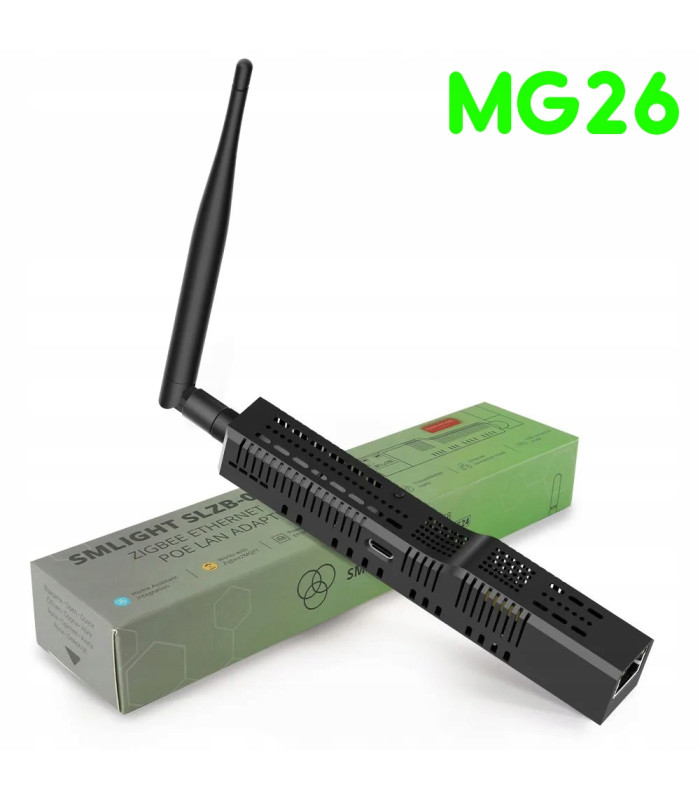

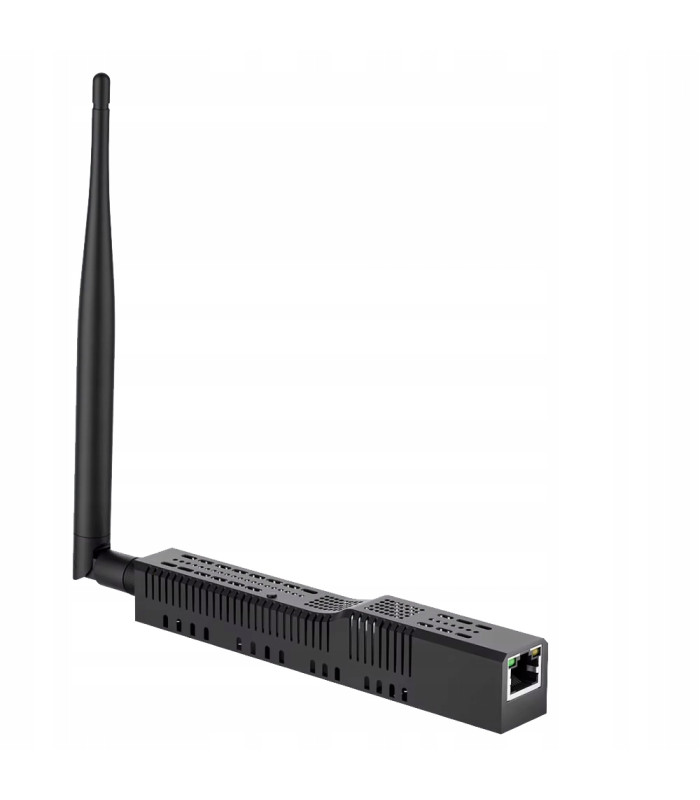

Adapter SLZB-06mg26 Bramka Zigbee EFR32MG26 Ethernet PoE USB LAN WIFI do HA

Dedykowany do integracji z ZHA (ZigBee Home Assistant)

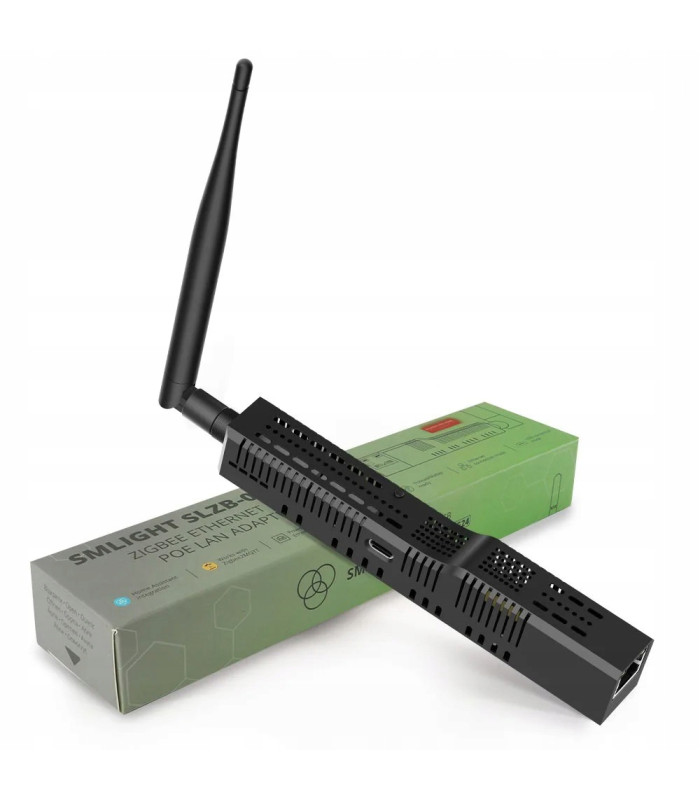

Adapter SLZB-06mg26 to zaawansowany koordynator Zigbee/Thread działający poprzez Ethernet (PoE), USB lub WiFi. Oparty na chipie EFR32MG26 od Silicon Labs oraz ESP32 od Espressif. Urządzenie jest gotowe do natychmiastowego użytku od razu po wyjęciu z pudełka. Koordynator SLZB-06mg26 jest kompatybilny z aplikacją Home Assistant poprzez ZHA oraz ZigBee2MQTT (beta).

✅ Chip EFR32MG26 – Więcej mocy, więcej możliwości

✅ WiFi (ESP32)

✅ Zasilanie PoE i Type-C.

✅ Posiada wsparcie dla Thread i Matter-over-Thread

Komunikacja SLZB-06mg26 z internetem

• przez WiFi (ESP32)
• przez port USB-C
• przez port RJ45 - Ethernet - zasilanie PoE

Zalety koordynatora SLZB-06mg26

• Obsługa do 200 urządzeń jednocześnie!

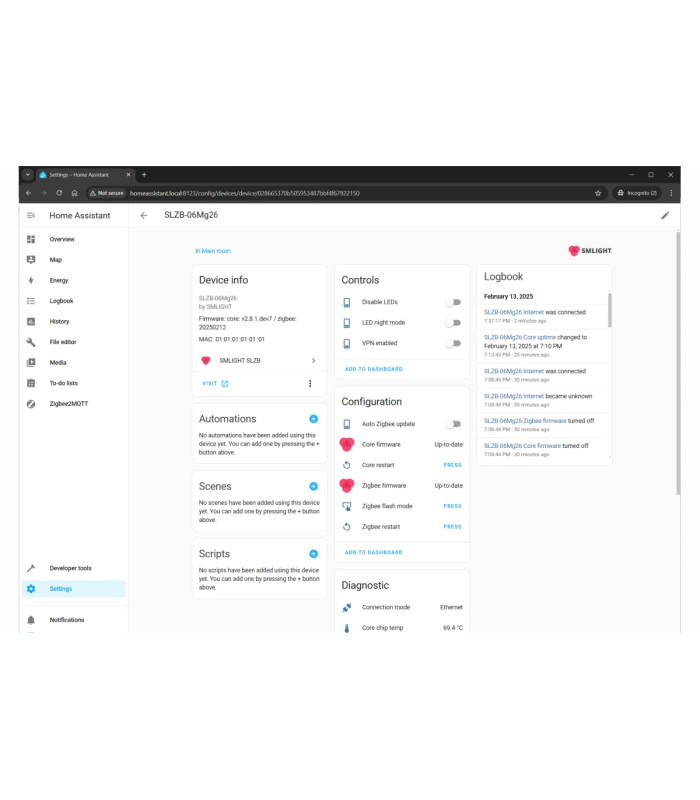

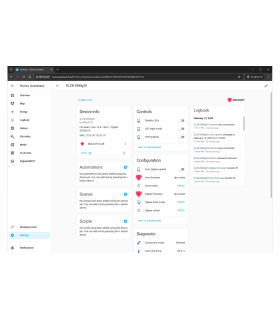

• Wsparcie do Home Assistant
• Kompatybilny z ZHA
• Kompatybilny z ZigBee2MQTT
• Wsparcie dla Thread (oraz Matter-over-Thread)
• Komunikacja przez WiFi, USB lub Ethernet
• Adapter na bazie układu EFR32MG26 ze wzmacniaczem +20dB
• Zewnętrzna antena +5dBi
• Zasilanie przez PoE lub USB
• Aktualizacje OTA

Zalety systemu SLZB-OS

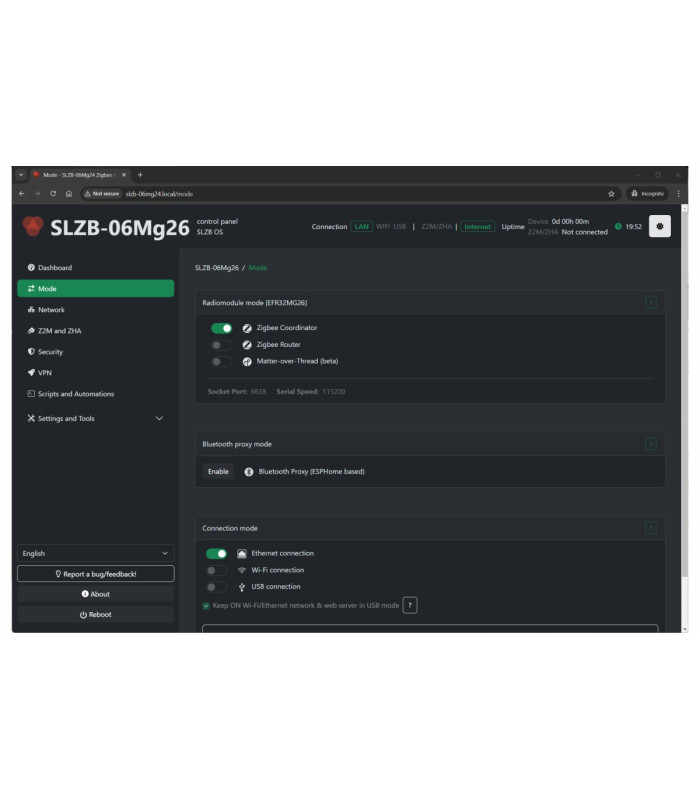

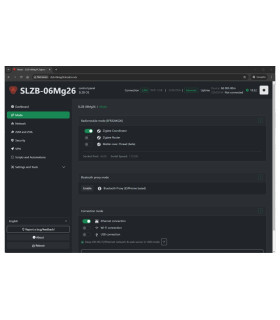

✅ Zigbee Hub Mode - sterowanie urządzeniami Zigbee bezpośrednio z poziomu wbudowanego interfejsu webowego lub przez MQTT

✅ Obsługa IPv6 (dla użytkowników Pro).

✅ Opcja wyłączenia mDNS dla stabilności sieci.

✅ Podświetlanie składni w edytorze skryptów.

✅ Szybsze uruchamianie Zigbee/Thread, ulepszone konfiguracje i automatyczne odświeżanie.

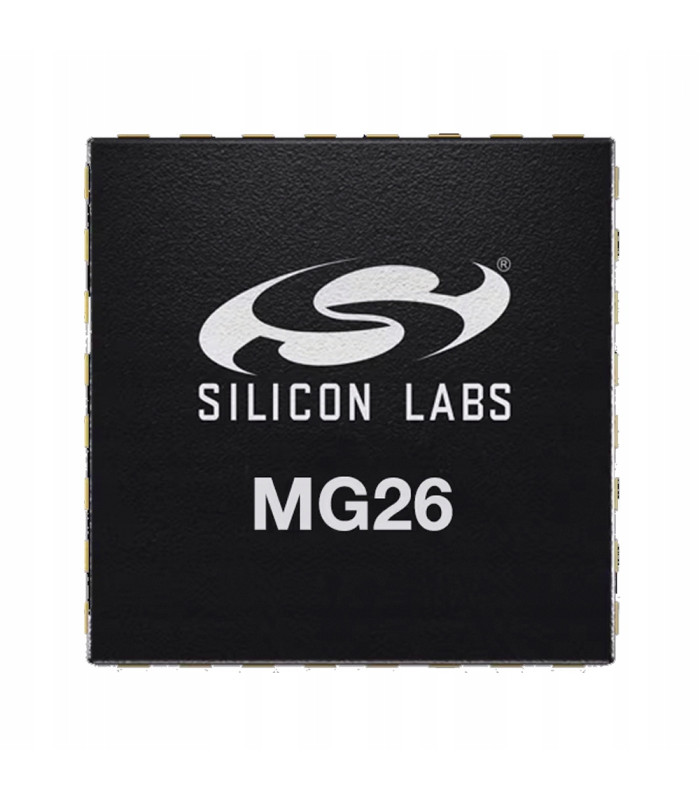

Chip EFR32MG26 SoC

Chip EFR32MG26 od Silicon Labs oferuje wiele zalet, które czynią go idealnym wyborem dla różnych zastosowań IoT.

Oto niektóre z głównych zalet:

• Wysoka wydajność: Chip ten jest wyposażony w 32-bitowy rdzeń ARM Cortex-M33, który działa z częstotliwością do 80 MHz, co zapewnia efektywne przetwarzanie sygnałów.
• Duża pamięć: Posiada do 1536 kB pamięci flash i 256 kB pamięci RAM, co pozwala na obsługę wymagających aplikacji i pozostawia miejsce na przyszły rozwój.
• Wysoka wydajność radiowa: Obsługuje operacje radiowe na częstotliwości 2,4 GHz z maksymalną mocą wyjściową do 20 dBm.
• Niskie zużycie energii: Zaprojektowany z myślą o energooszczędności, z niskim zużyciem prądu zarówno w trybie aktywnym, jak i w trybie uśpienia.
• Zabezpieczenia: Wyposażony w technologię Secure Vault™, która zapewnia wysoki poziom bezpieczeństwa IoT.
• Akcelerator AI/ML: Posiada sprzętowy akcelerator AI/ML, który umożliwia przyspieszenie zadań związanych z uczeniem maszynowym.

Te cechy sprawiają, że adapter z chipem EFR32MG26 jest doskonałym wyborem dla inteligentnych domów, oświetlenia, automatyki budynkowej i innych zastosowań IoT.

Opis wskaźników LED adaptera ZigBee SLZB-06mg26

Niebieska dioda LED – tryb pracy

Domyślna operacja: włączona, gdy urządzenie działa w trybie Zigbee do USB, wyłączona, gdy urządzenie jest w trybie Zigbee do Ethernet.

Żółta dioda LED – zasilanie

Domyślna operacja: świeci się, gdy urządzenie jest podłączone do źródła zasilania.

Zielona dioda LED – połączenie z Zigbee2MQTT

Domyślna operacja: świeci się, gdy Zigbee2MQTT pomyślnie łączy się z urządzeniem i ustanawia sieć Zigbee.

Czerwona dioda LED – zarezerwowana do przyszłego użytku z Zigbee2MQTT

Zasilanie adaptera

Adapter SLZB-06Mg24 można zasilać na dwa sposoby, zgodnie z poniższymi standardami:

1. Power over Ethernet (PoE)

   Standard: IEEE 802.3af (15W)

   Umożliwia zasilanie urządzenia bezpośrednio przez kabel Ethernet, co upraszcza instalację i eliminuje potrzebę dodatkowych kabli zasilających

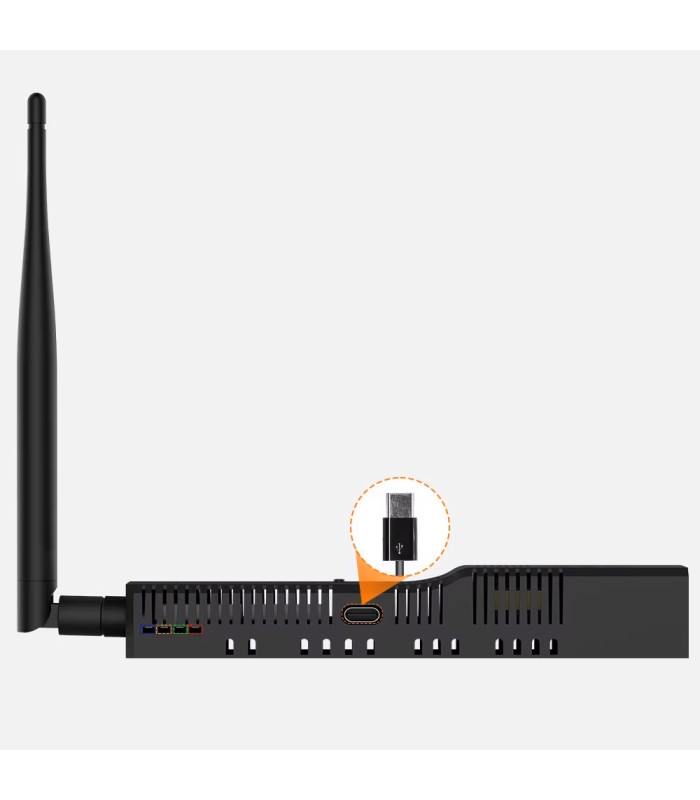

2. USB typ C

   Standard: DC5V (zasilanie 5V)

   Ważne uwagi:

   Nie można używać kabla Type-C do Type-C

   Nie można stosować szybkich ładowarek

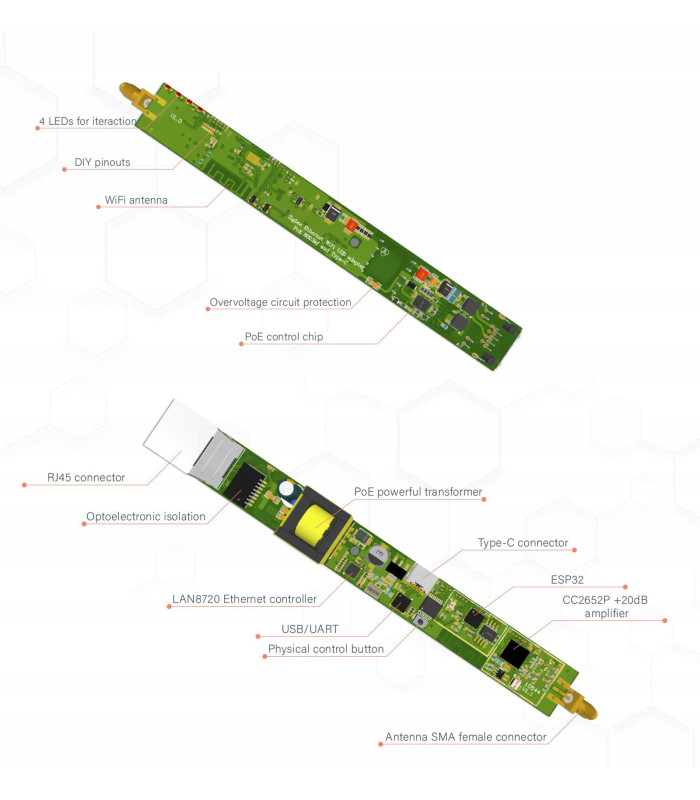

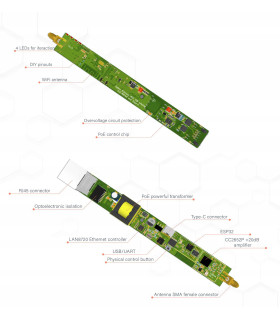

Specyfikacja adaptera SLZB-06Mg26

Główny chip Zigbee 3.0/Thread

• EFR32MG26 (Silicon Labs)
• Procesor ARM Cortex-M33 @ 80 MHz
• Pamięć: 1536 KB Flash, 256 KB RAM

Główny chip kontrolny

• ESP32 (Espressif)
• Dwurdzeniowy procesor @ 240 MHz
• Pamięć: 520 KB SRAM, 448 KB ROM

Konwerter USB/UART

• CP2102N (Silicon Labs)

SoC Ethernetu

• LAN8720 (Microchip)

Wzmocnienie sygnału Zigbee/Thread

• Wzmacniacz wyjściowy: +20 dB
• Antena zewnętrzna: +5 dBi, obracana w trzech wymiarach

Wsparcie dla połączeń i zasilania

• Ethernet: Tak (RJ45)
• WiFi: Tak (2.4 GHz)
• PoE: Tak (zgodne z IEEE 802.3af, 15W)
• USB Type-C: Tak, do przesyłu danych i zasilania

Tryby pracy Zigbee/Thread

• Koordynator Zigbee
• Router Zigbee
• Obsługa Thread (oraz Matter-over-Thread)

Obsługiwane protokoły i integracje

• Zigbee do Ethernetu: Tak
• Zigbee do USB: Tak
• Wsparcie dla ZHA: Tak, gotowe do użycia (out-of-the-box)
• Wsparcie dla Zigbee2MQTT: W fazie testów (beta)
• Wsparcie dla Thread (oraz Matter-over-Thread – beta)

Oprogramowanie i aktualizacje

• Pre-flashed: Tak, gotowe do pracy po wyjęciu z pudełka
• Opensource: Tak, dostępne oprogramowanie open-source
• Aktualizacje zdalne dla Zigbee/Thread i ESP32 przez interfejs webowy

Funkcje użytkowe

• Kompaktowy design: Tak (160 x 22 x 24 mm)
• Cztery diody LED: Niebieska, żółta, zielona, czerwona (dla różnych funkcji)
• Fizyczny przycisk zmiany trybu pracy i innych ustawień

Środowisko operacyjne

• Temperatura pracy: +5°C – +35°C

SLZB-06Mg26 to wszechstronny adapter Zigbee/Thread zaprojektowany z myślą o elastyczności i wydajności w instalacjach inteligentnego domu lub biura. Dzięki zaawansowanemu chipowi EFR32MG26 oraz wsparciu dla różnych trybów pracy i protokołów, urządzenie to idealnie nadaje się do integracji w nowoczesnych systemach automatyzacji.

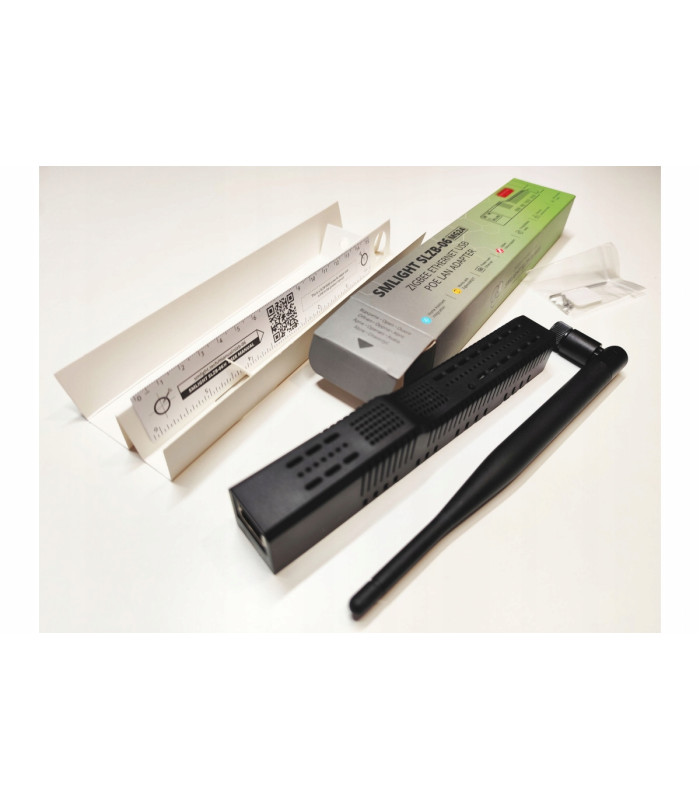

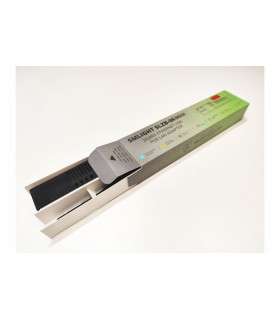

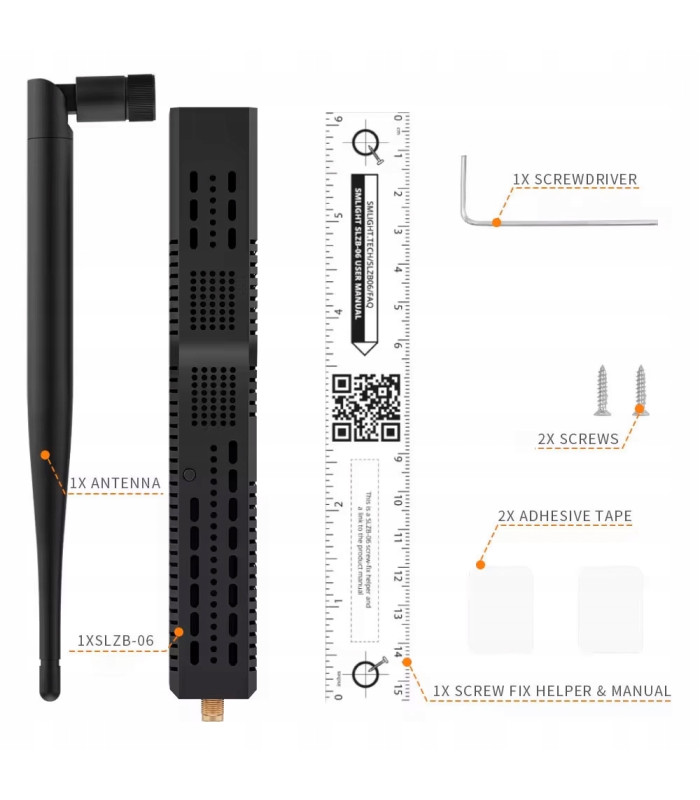

Zestaw SLZB-06mg26 zawiera

• Koordynator SMLIGH SLZB-06mg26
• Antenę 5dB;
• 2x śruby montażowe;
• 2x taśmy klejące;
• 1x śrubokręt;
• Miarkę do precyzyjnego wyznaczenia otwór montażowych
• Instrukcję w formie kodu QR
