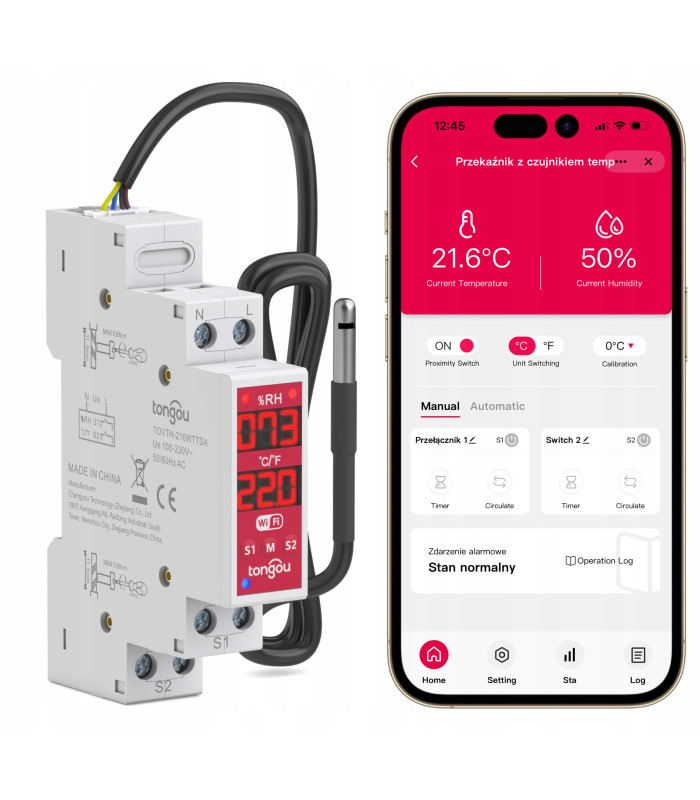

Dwukanałowy przekaźnik AC DC REGULATOR temperatury wilgotności WiFi TUYA

Inteligentny Przełącznik z Czujnikiem Temperatury i Wilgotności

✅z modułem WiFi 2.4GHz

✅z wyświetlaczem LED

✅pomiar temperatury

✅pomiar wilgotności

Opis Przedmiotu i Zalety

Zaawansowany, inteligentny przekaźnik pomiarowy montowany na szynie DIN, który łączy w sobie funkcje sterowania obciążeniami elektrycznymi z precyzyjnym monitoringiem parametrów środowiskowych. Urządzenie oferuje pełną automatyzację domową z możliwością zdalnego sterowania przez aplikację TUYA i Smart Life.

Kluczowe zalety:

• Podwójna funkcjonalność: Dwukanałowe sterowanie obciążeniami (S1/S2) z wbudowanym czujnikiem temperatury i wilgotności
• Wysoka precyzja pomiarów: Dokładność ±1°C dla temperatury i ±3% RH dla wilgotności
• Uniwersalne zasilanie: Obsługa zarówno AC (100-240V) jak i DC (5-30V) w jednym urządzeniu

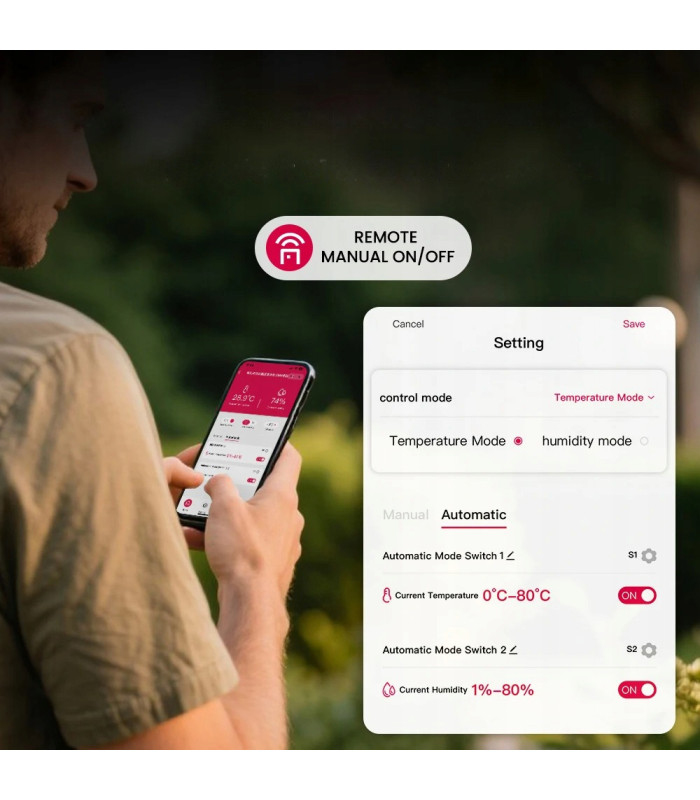

• Inteligentne tryby pracy: Lokalne, zdalne oraz tryby automatyczne z konfigurowalnymi progami

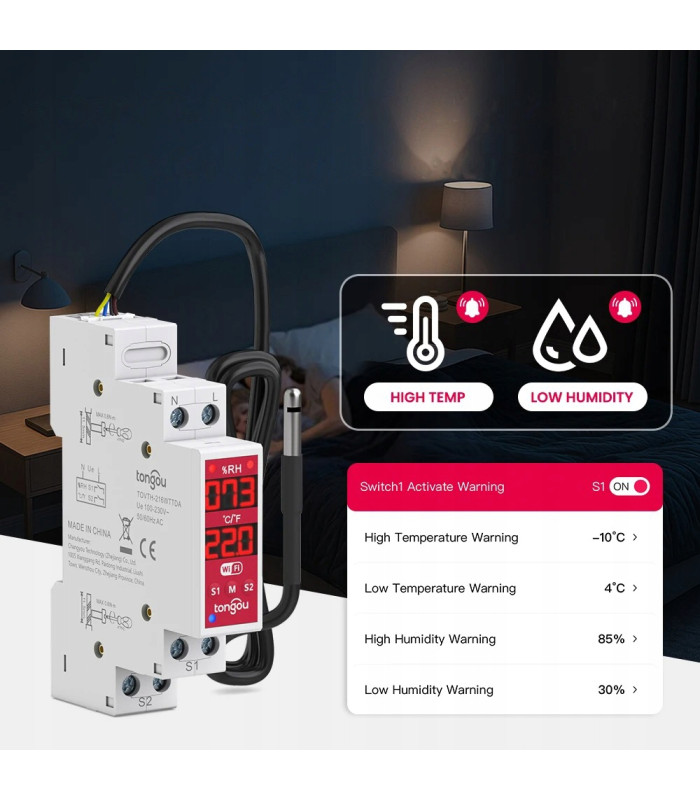

• Funkcje alarmowe: Powiadomienia o przekroczeniu zadanych wartości temperatury i wilgotności

Przykłady zastosowania:

• Automatyczne sterowanie wentylacją łazienkową na podstawie poziomu wilgotności
• Kontrola ogrzewania pomocniczego z wykorzystaniem czujnika temperatury
• Zarządzanie oświetleniem z funkcjami czasowymi
• Monitoring warunków w pomieszczeniach technicznych i składowych

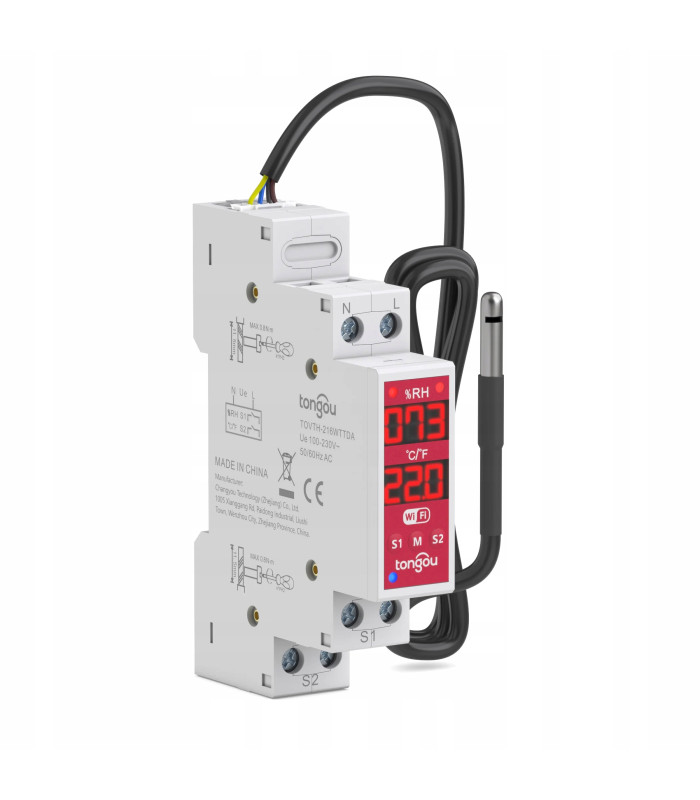

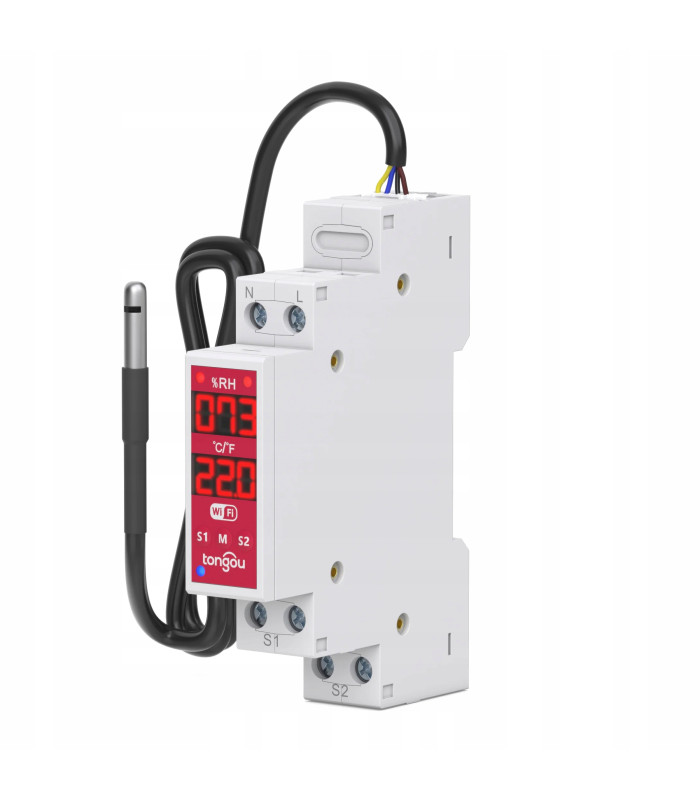

Specyfikacja Techniczna

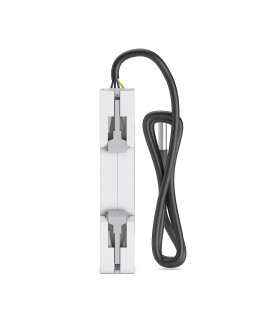

• Montaż: Szyna DIN 35mm, szerokość 18mm

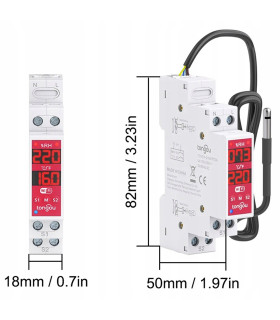

• Wymiary: 82 x 50 x 18mm
• Zasilanie AC: 100-240V AC, 50/60Hz
• Zasilanie DC: 5-30V DC
• Maksymalne obciążenie AC: 16A przy 100-240V AC, kategoria AC-1
• Maksymalne obciążenie DC: 10A przy 5-30V DC
• Protokół komunikacji: WiFi 2.4GHz
• Zakres temperatury: -25°C do +100°C (pomiar)
• Dokładność temperatury: ±1°C
• Zakres wilgotności: 1-99% RH
• Dokładność wilgotności: ±3% RH
• Temperatura pracy: -10°C do +55°C
• Klasa ochrony: IP20 (montaż w rozdzielnicy)
• Moment dokręcania: MAX 0.8N⋅m

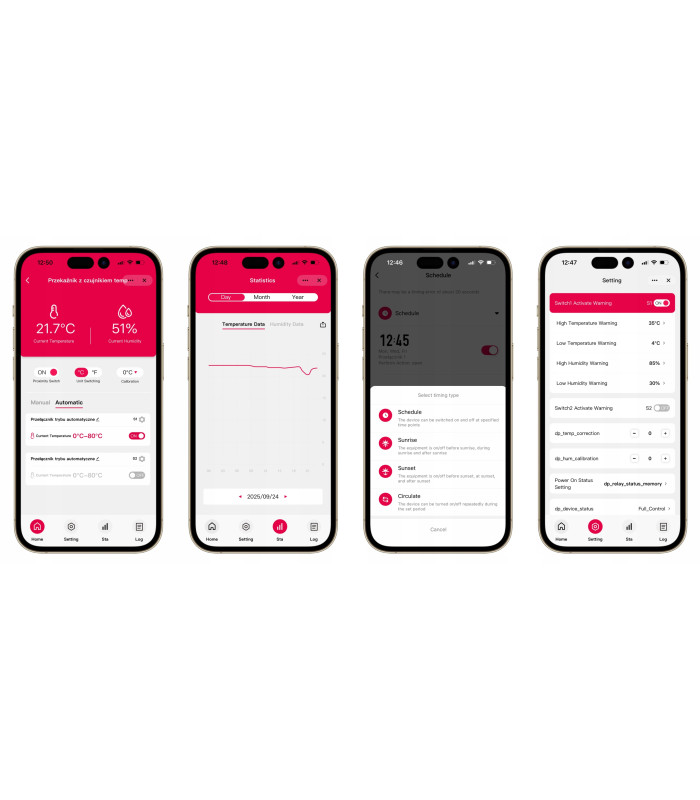

Kompatybilność aplikacji:

• Smart Life (Android/iOS/HarmonyOS)
• Tuya Smart
• Amazon Alexa
• Google Assistant

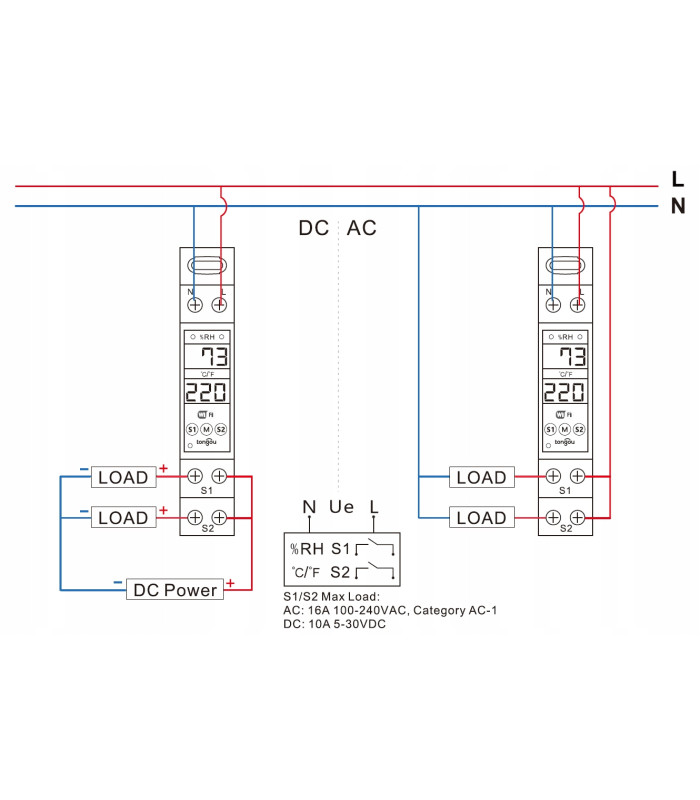

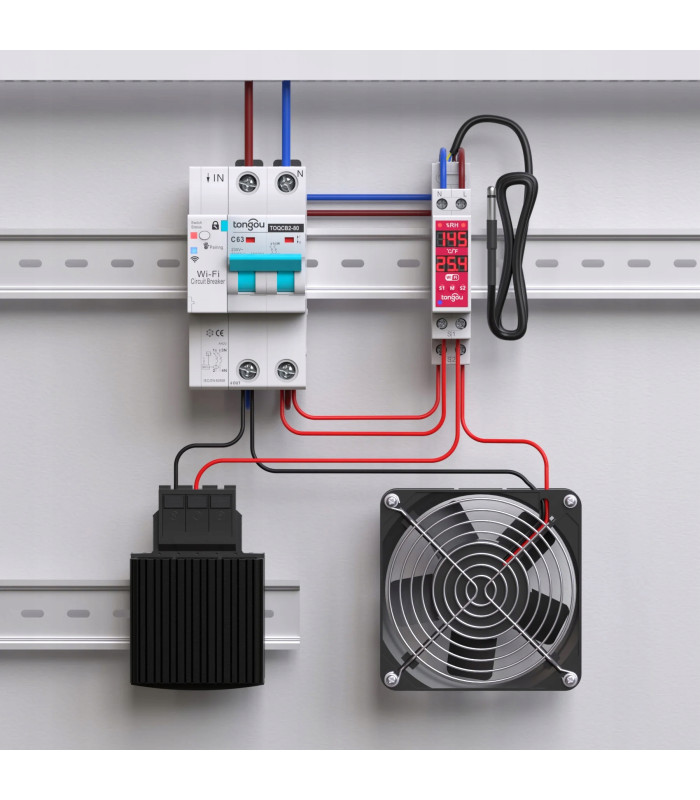

Schemat i sposoby Połączenia

UWAGA! Przekaźnik zasilany jest wyłącznie napięciem zmiennym AC. Poniższy opis dotyczy bezpotencjałowych zacisków sterowalnych.

Parametry AC:

• Napięcie zasilania: 100-240V AC, 50/60Hz
• Maksymalny prąd na kanał: 16A
• Kategoria obciążenia: AC-1 (rezystancyjne)
• Sumaryczna moc: do 3840W

Zastosowania AC:

• Oświetlenie LED i tradycyjne
• Grzejniki elektryczne
• Wentylatory AC
• Pompy obiegowe
• Inne urządzenia sieciowe

Parametry DC:

• Napięcie zasilania: 5-30V DC
• Maksymalny prąd na kanał: 10A DC
• Sumaryczna moc: do 300W
• Polaryzacja: Wymagana (+/-)

Zastosowania DC:

• Oświetlenie LED DC (12V/24V)
• Wentylatory DC
• Pompy akwariowe
• Systemy alarmowe DC
• Automatyka 12V/24V

Połączenia Dodatkowe

Czujnik temperatury/wilgotności:

• Wbudowana sonda L (sensor probe)
• Umieszczenie sondy w monitorowanym środowisku
• Automatyczne przekazywanie danych przez WiFi

Wyjścia sterowalne S1/S2:

• Bezpotencjałowe wyjścia sterujące
• Możliwość podłączenia zewnętrznych urządzeń
• Programowalne reakcje na parametry środowiskowe

Przykłady Zastosowania

System wentylacji łazienki (AC):

Przyłączenie wentylatora AC 230V do kanału S1. Ustawienie progu wilgotności na 70% RH powoduje automatyczne uruchomienie wentylacji. Po osiągnięciu 50% RH system wyłącza wentylator, zapobiegając kondensacji.

Inteligentne ogrzewanie DC:

Podłączenie grzejnika DC 12V/24V (np. do szklarni) z automatycznym sterowaniem na podstawie temperatury. Ustawienie progów -5°C (włączenie) i +5°C (wyłączenie) zabezpiecza przed przemarzaniem.

Monitoring pomieszczeń technicznych:

Ciągły nadzór nad parametrami w piwnicy lub strychu. Przekroczenie bezpiecznych wartości (temperatura >30°C lub wilgotność >80%) powoduje wysłanie powiadomienia push oraz uruchomienie alarmów lokalnych.

Automatyka ogrodu (DC):

Sterowanie oświetleniem LED 12V oraz pompami wodnymi DC na podstawie harmonogramów czasowych i warunków środowiskowych. Możliwość integracji z czujnikami zewnętrznymi.

System alarmowy temperatury:

W pomieszczeniach z wrażliwym sprzętem (serwerownia) urządzenie może sterować klimatyzacją awaryjną przy przekroczeniu krytycznej temperatury oraz wysyłać alerty SMS/email.

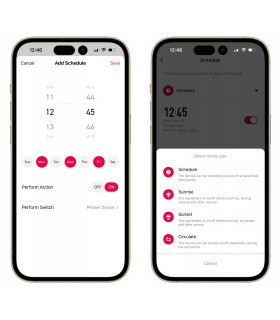

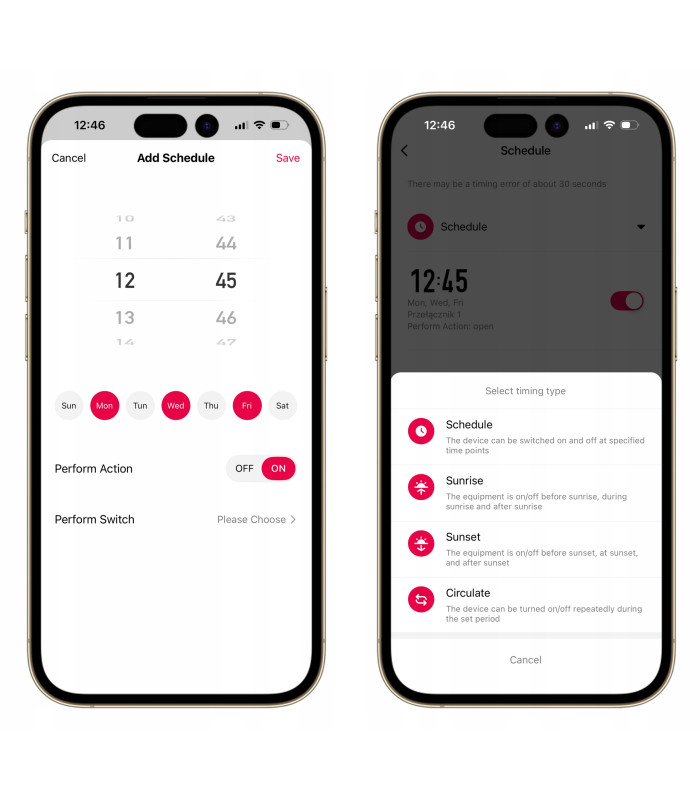

Harmonogramy i Programowanie Czasowe

1. Harmonogram Standardowy

• Funkcjonalność: Włączanie/wyłączanie urządzenia w określonych godzinach
• Precyzja: Dokładność do minuty (format 24-godzinny)
• Dni tygodnia: Niezależne programowanie dla każdego dnia (Pon-Niedz)
• Akcje: Wybór między ON/OFF dla każdego zaplanowanego zdarzenia
• Kanały: Osobne ustawienia dla przełącznika 1 (S1) i przełącznika 2 (S2)
• Zastosowanie: Codzienne włączanie oświetlenia, sterowanie grzaniem w określonych godzinach

2. Harmonogram Wschód/Zachód Słońca (Sunrise/Sunset)

• Sunrise: Automatyczne działanie w oparciu o czas wschodu słońca
• Sunset: Automatyczne działanie w oparciu o czas zachodu słońca
• Automatyczna aktualizacja: System automatycznie dostosowuje czasy na podstawie lokalizacji GPS
• Zastosowanie: Inteligentne oświetlenie zewnętrzne, automatyka ogrodowa

3. Harmonogram Cykliczny (Circulate)

• Funkcjonalność: Cykliczne włączanie/wyłączanie urządzenia w zadanym okresie
• Elastyczność: Możliwość ustawienia różnych cykli dla każdego kanału
• Zastosowanie: Systemy wentylacji przerywnej, nawadnianie roślin, cyrkulacja wody

Zaawansowane Opcje:

• Wiele harmonogramów: Możliwość tworzenia nieograniczonej liczby harmonogramów
• Priorytet: System automatycznie zarządza konfliktami między różnymi harmonogramami
• Backup: Harmonogramy przechowywane lokalnie w urządzeniu (działają bez internetu)
• Synchronizacja: Automatyczna synchronizacja czasu przez internet

Zalety i Korzyści dla Klienta

Wszechstronność zastosowań:

Pojedyncze urządzenie obsługuje zarówno obciążenia AC (230V) jak i DC (12V/24V), co eliminuje potrzebę zakupu oddzielnych sterowników. Dwukanałowa konstrukcja pozwala na niezależne sterowanie dwoma obciążeniami.

Precyzyjny monitoring środowiska:

Wbudowany czujnik o wysokiej dokładności (±1°C, ±3%RH) umożliwia profesjonalny monitoring warunków w pomieszczeniach. Funkcje alarmowe chronią przed szkodami wynikającymi z niewłaściwych parametrów środowiskowych.

Inteligentna automatyzacja:

Programowalne progi temperaturowe (-25°C do +100°C) i wilgotnościowe (1-99%RH) pozwalają na tworzenie zaawansowanych scenariuszy automatyzacji. Możliwość ustawienia różnych trybów pracy dla każdego kanału osobno.

Łatwość instalacji i obsługi:

Kompaktowe wymiary (18mm szerokości) oraz standardowy montaż na szynie DIN 35mm zapewniają szybką instalację. Intuicyjny wyświetlacz LCD z przyciskami nawigacyjnymi oraz aplikacja Smart Life w języku polskim gwarantują prostą obsługę.
