Trójfazowy Licznik Energii Prądu Watomierz WiFi TUYA przekaźnik 80A LCD DIN

LICZNIK ENERGII TRÓJFAZOWY KWS-306WF - TUYA WIFI

Inteligentny miernik mocy 3-fazowy z kolorowym wyświetlaczem i zabezpieczeniami

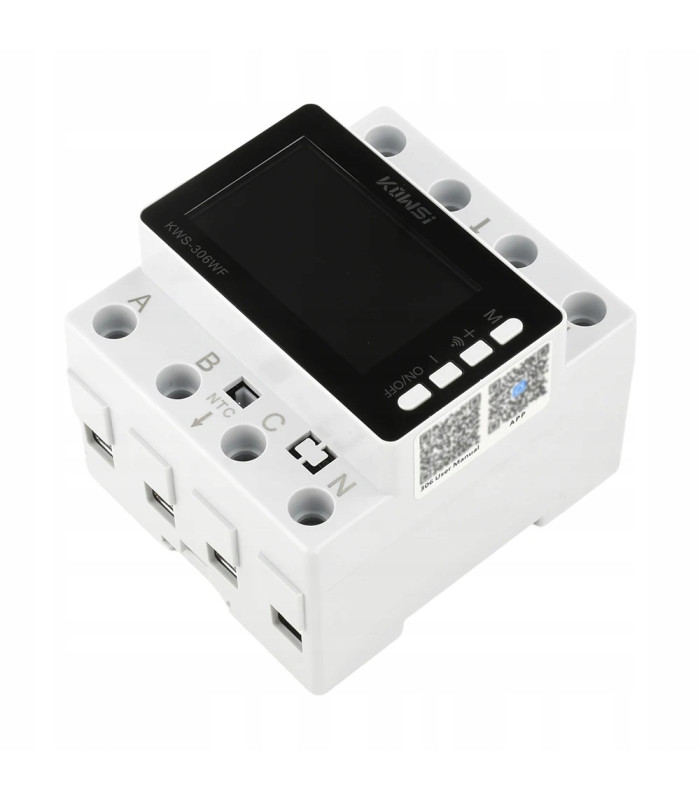

KWS-306WF to nowoczesny i precyzyjny trójfazowy miernik energii elektrycznej z funkcjonalnością WiFi i integracją z aplikacją TUYA/Smart Life. Urządzenie zaprojektowano dla systemów 3-fazowych 4-przewodowych z montażem na szynie DIN, oferując kompleksowe monitorowanie parametrów elektrycznych i zaawansowane funkcje zabezpieczające.

⚡ KLUCZOWE FUNKCJE I ZALETY

POMIARY 8-w-1

• Napięcie (V) - pomiar dla każdej fazy A, B, C
• Prąd (A) - monitoring prądu w każdej fazie
• Moc (KW) - moc czynna dla każdej fazy i całkowita
• Energia (KWh) - skumulowane zużycie energii
• Częstotliwość (Hz) - częstotliwość sieci
• Współczynnik mocy (PF) - efektywność systemu
• Temperatura (°C) - monitoring temperatury otoczenia
• Czas pracy (Hrs) - licznik czasu

ZDALNE STEROWANIE PRZEZ APLIKACJĘ

• Aplikacja TUYA lub Smart Life - pełna kontrola z dowolnego miejsca na świecie
• Wielourządzeniowa kontrola - sterowanie kilkoma urządzeniami z jednego telefonu
• Statystyki energii - dzienne i miesięczne raporty zużycia
• Wykresy mocy i temperatury - szczegółowe analizy
• Timery i harmonogramy - automatyczne włączanie/wyłączanie

ZAAWANSOWANE ZABEZPIECZENIA

Kompleksowa ochrona instalacji:

• Zabezpieczenie nadnapięciowe - 130-290V (regulowane)
• Zabezpieczenie podnapięciowe - 100-220V (regulowane)
• Zabezpieczenie nadprądowe - 0-80A (regulowane)
• Zabezpieczenie przeciążeniowe - do 23kW
• Zabezpieczenie temperaturowe - monitoring czujnika NTC
• Zabezpieczenie niesymetrii napięć - ochrona przed nierównym obciążeniem
• Zabezpieczenie niesymetrii prądów - kontrola balansu faz
• Pamięć po zaniku zasilania - zachowanie ustawień i danych

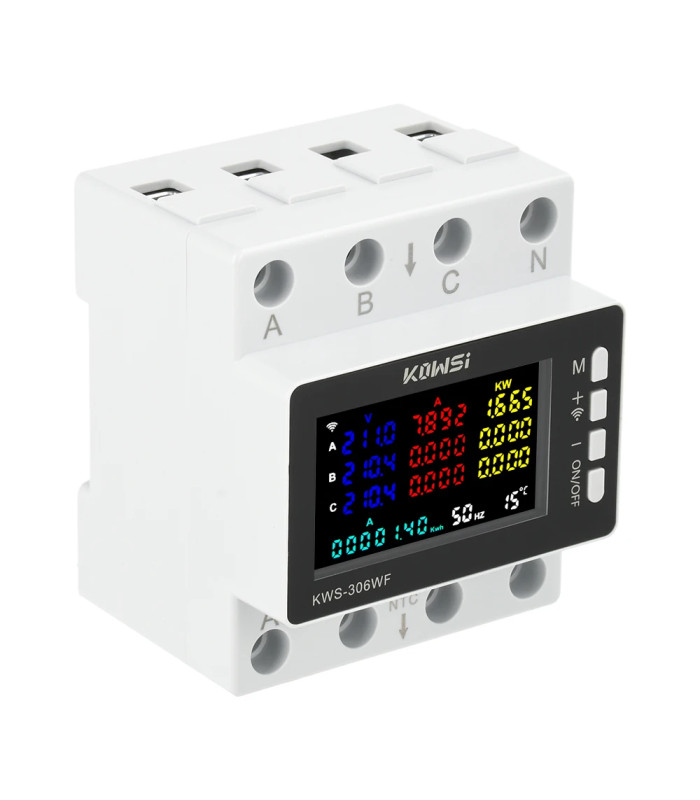

WYŚWIETLACZ I OBSŁUGA

Kolorowy wyświetlacz LCD:

• Wymiary wyświetlacza: 55mm x 34mm
• HD rozdzielczość - wyraźne odczytywanie danych
• Wielokrotne widoki - przełączanie między fazami
• Podświetlenie - regulowane 0-59 minut

Przyciski sterujące:

• M (Menu/Mode) - przełączanie trybów wyświetlania
• + (Plus) - nawigacja w górę, zwiększanie wartości
• - (Minus) - nawigacja w dół, zmniejszanie wartości
• NO/OFF - potwierdzenie, sterowanie przekaźnikiem

SPECYFIKACJA TECHNICZNA

• Model: KWS-306WF
• Zasilanie: AC 85-290V, 50/60Hz
• Prąd nominalny: 80A
• Moc maksymalna: 0-23kW
• Zakres pomiaru energii: 0-9999999kWh
• Timer: 0-999h / APP: 365 dni
• Temperatura pracy: -20°C do +150°C
• Współczynnik mocy: 0.00-1.00PF
• Dokładność: ±1%
• Łączność: WiFi 2.4GHz
• Przekaźnik: Magnetyczny, bezprądowy

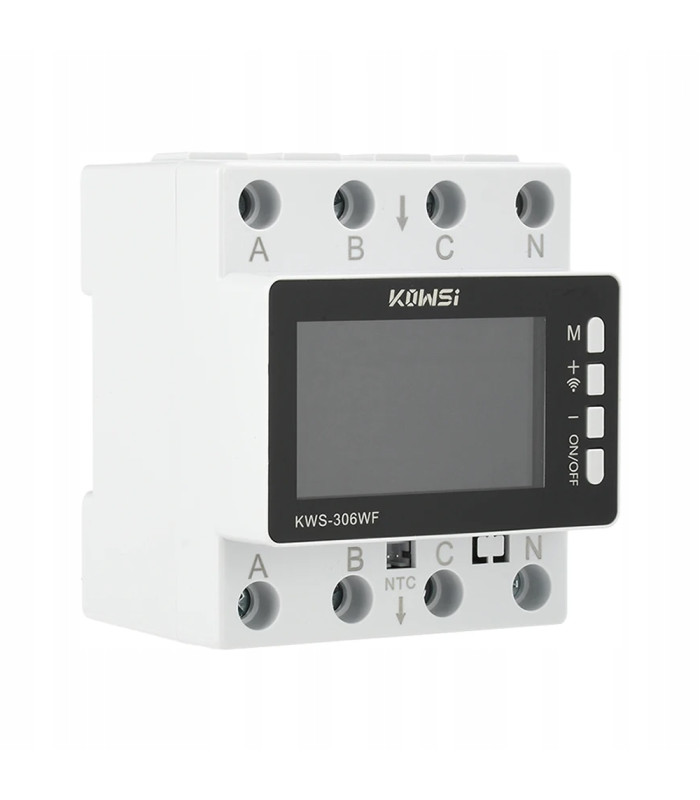

INSTALACJA I MONTAŻ

Montaż na szynie DIN:

• Standard DIN 35mm - łatwy montaż bez śrub

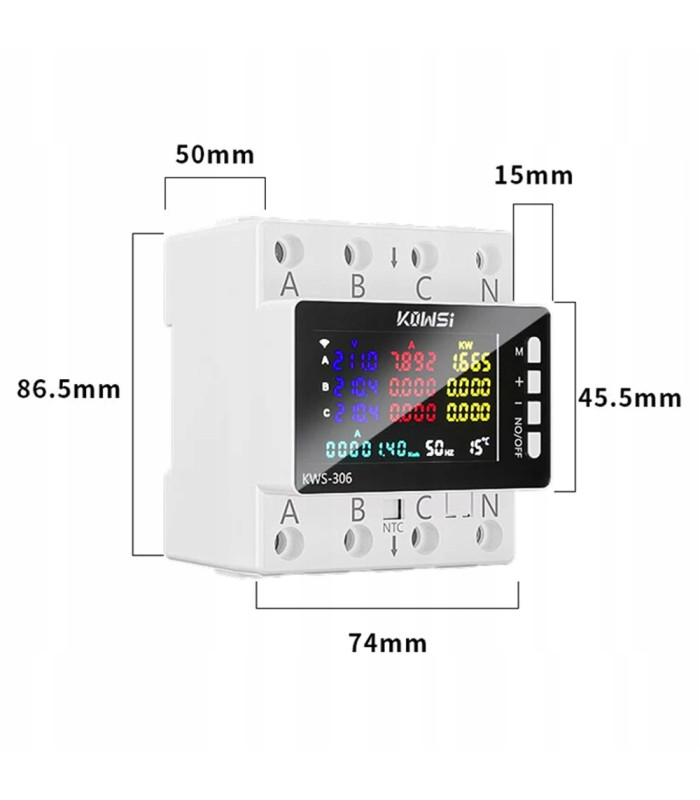

• Wymiary: 86.5mm x 74mm x 65mm
• 4 pola modułowe w rozdzielnicy

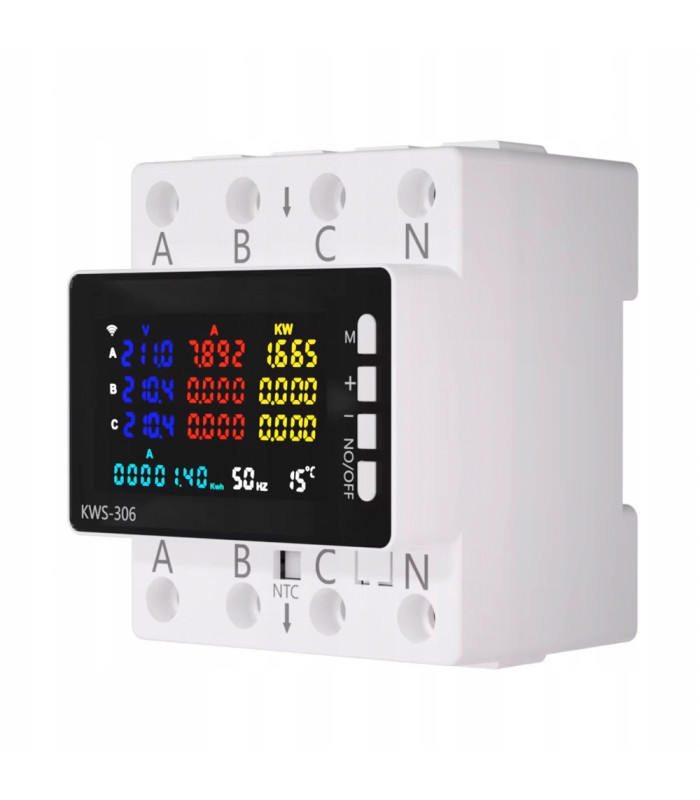

Połączenia elektryczne:

• Faza A (L1) - terminal 'A' na mierniku
• Faza B (L2) - terminal 'B' na mierniku
• Faza C (L3) - terminal 'C' na mierniku
• Przewód neutralny (N) - terminal 'N'
• Czujnik temperatury NTC - dedykowane zaciski

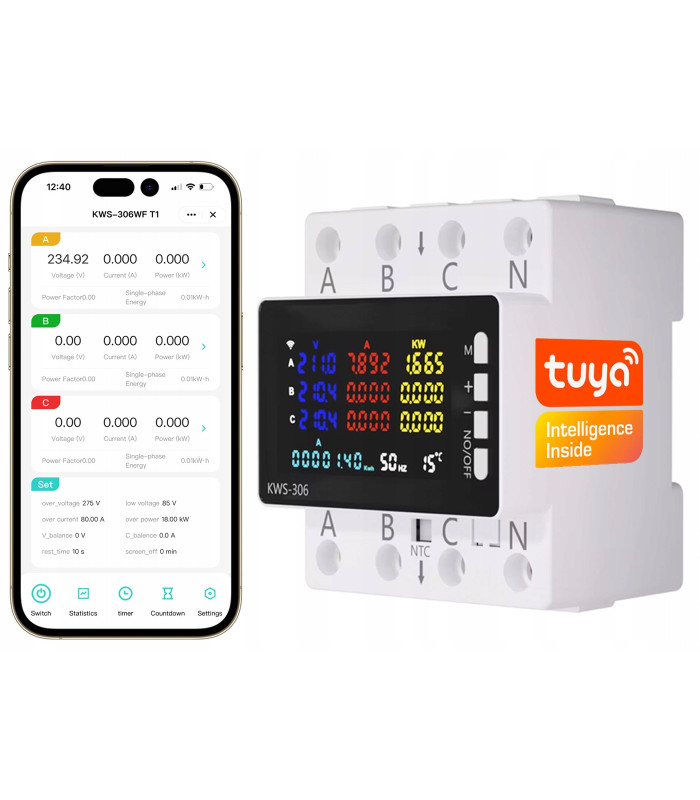

POŁĄCZENIE Z APLIKACJĄ TUYA

Krok po kroku:

1. Pobierz aplikację Smart Life lub TUYA Smart z App Store/Google Play
2. Zarejestruj konto i zaloguj się do aplikacji
3. Aktywuj tryb parowania - przytrzymaj przycisk '+' na mierniku do momentu migania ikony WiFi
4. Dodaj urządzenie - w aplikacji kliknij '+' i wybierz kategorię mierników energii
5. Połącz z WiFi - wprowadź hasło do sieci domowej 2.4GHz
6. Połącz z hotsptem urządzenia "SmartLife-xxxx"
7. Zakończ konfigurację - nadaj nazwę i przypisz do pomieszczenia

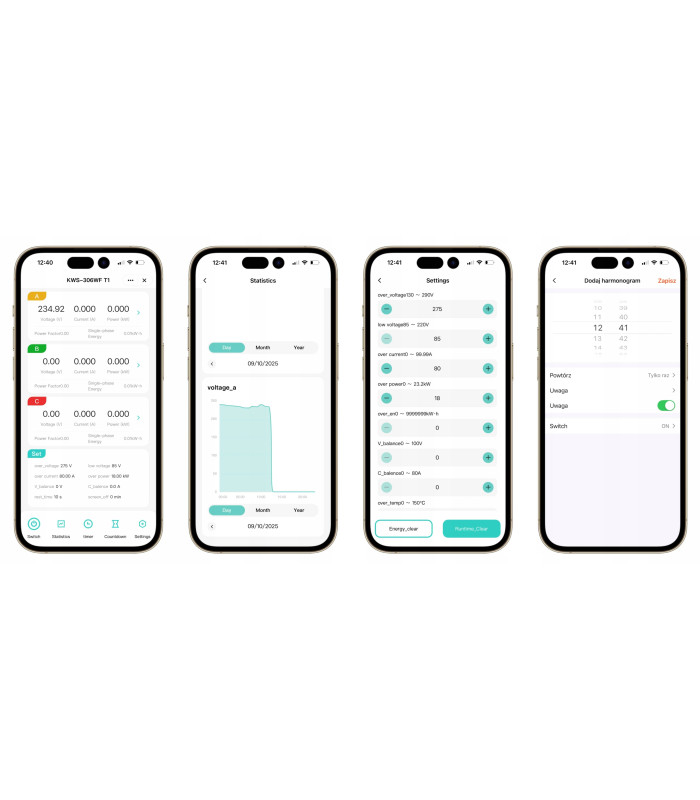

Funkcje aplikacji:

• Zdalne sterowanie - włączanie/wyłączanie z dowolnego miejsca
• Harmonogramy - programowalne timery na 365 dni
• Statystyki - wykresy zużycia energii, mocy i temperatury
• Powiadomienia - alerty przy przekroczeniu progów
• Współdzielenie - dostęp dla wielu użytkowników

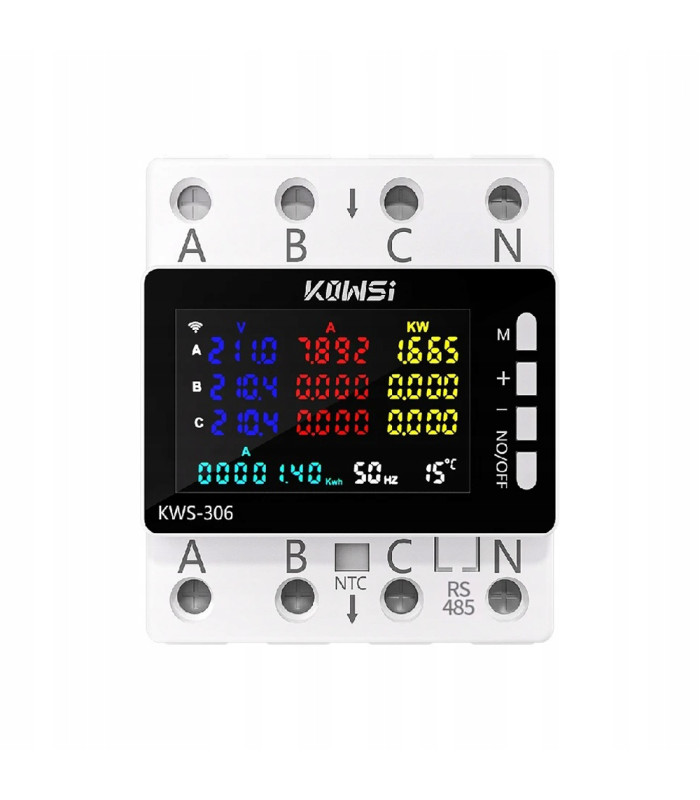

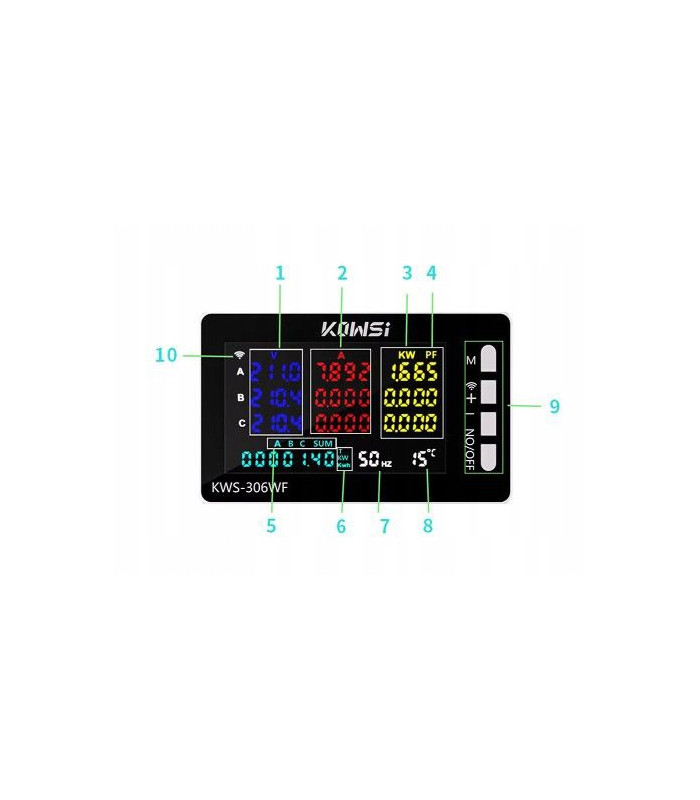

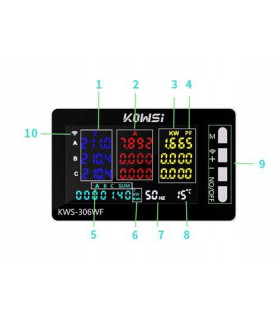

Opis funkcji panelu LCD KWS-306WF

Miernik KWS-306WF posiada przejrzysty kolorowy wyświetlacz LCD podzielony na trzy główne sekcje pomiarowe oznaczone kolorami:

Sekcja niebieska (lewa strona) - pozycja 1:

• Napięcie trójfazowe (A, B, C) w woltach [V]
• Wyświetla napięcie dla każdej z trzech faz
• Wartości prezentowane w formacie XXX.X V

Sekcja czerwona (środek) - pozycje 2, 3:

• Pozycja 2: Prąd trójfazowy (A, B, C) w amperach [A]
• Pozycja 3: Moc czynna trójfazowa (A, B, C) w kilowatach [kW]
• Dokładne odczyty dla każdej fazy osobno

Sekcja żółta (prawa strona) - pozycja 4:

• Współczynnik mocy (PF - Power Factor) dla każdej fazy
• Wartości w zakresie 0.00-1.00
• Wskaźnik efektywności systemu

Dolny panel informacyjny - pozycje 5-8:

Pozycja 5:

• Energia skumulowana - łączne zużycie energii w kWh
• Format wyświetlania: XXXX.XXX kWh

Pozycja 6:

• Czas pracy - licznik godzin pracy urządzenia
• Wyświetlane w godzinach [h]

Pozycja 7:

• Częstotliwość sieci - 50/60 Hz
• Temperatura czujnika - odczyt z czujnika NTC w °C

Pozycja 8:

• Wskaźnik WiFi - status połączenia bezprzewodowego
• Ikona sygnalizująca stan conectivity z siecią

Panel sterujący - pozycje 9-10:

Pozycja 9 - Przyciski sterujące:

• M - Menu/Mode (przełączanie trybów)
• + - Nawigacja w górę/zwiększanie wartości
• - - Nawigacja w dół/zmniejszanie wartości
• NO/OFF - Potwierdzenie/sterowanie przekaźnikiem

Pozycja 10:

• Wskaźnik stanu urządzenia
• Symbol WiFi - wyłącznie dla wersji WiFi (rozwojowej)

Funkcje przycisków szczegółowo:

Przycisk "-" umożliwia przeglądanie oddzielnie:

• Pozycja 5: Energia dla poszczególnych faz (A,B,C)
• Pozycja 6: Timing, moc całkowita czynna, moc całkowita pozorna

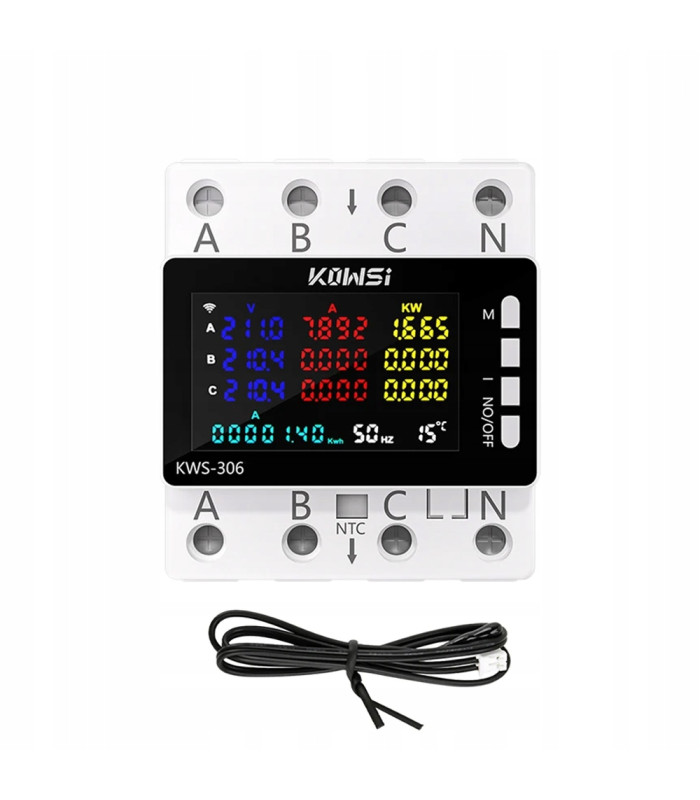

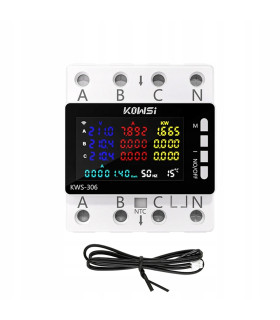

ZAWARTOŚĆ ZESTAWU

✅ Miernik KWS-306WF

✅ Czujnik temperatury NTC

✅ Instrukcja obsługi

✅ Dokumentacja techniczna
