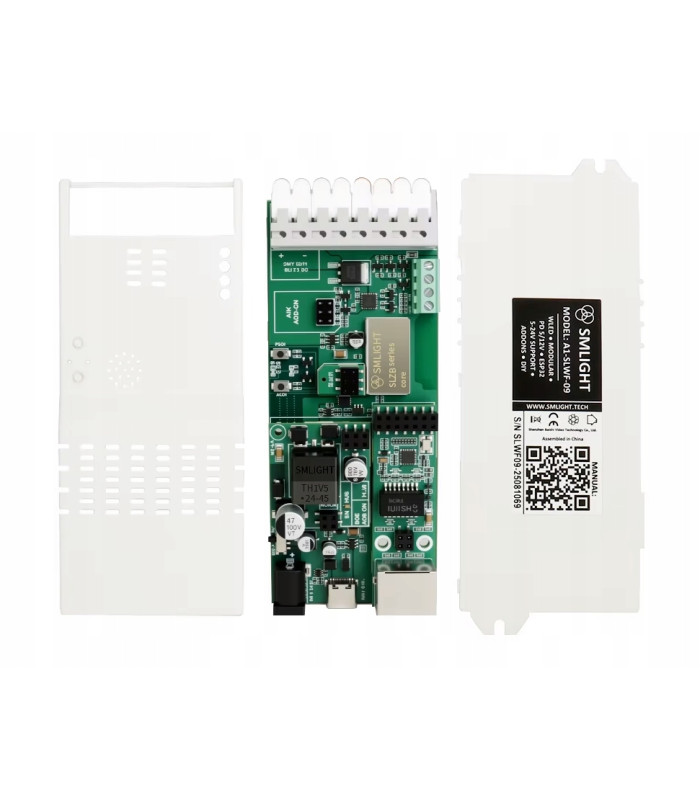

Sterownik SLWF-09 do taśm WLED LED WiFi ESP32 Home Assistant MQTT USB-C PoE

do cyfrowych, adresowalnych taśm LED

Ethernet/PoE/Mikrofon – ESP32 – Home Assistant – MQTT – USB‑C

Co to jest sterownik SLWF‑09?

SLWF‑09 to nowoczesny, modułowy sterownik do adresowalnych taśm LED oparty na ESP32 i oprogramowaniu WLED. Zaprojektowany z myślą o elastyczności i dyskretnej instalacji, umożliwia rozbudowę o Ethernet, zasilanie PoE i cyfrowy mikrofon I2S (sound‑reactive). Pre‑flashowane  oprogramowanie WLED zapewnia szybki start, setki efektów i łatwą integrację z Home Assistant.

Najważniejsze atuty

• ESP32 z wgranym oprogramowaniem WLED – gotowy do użycia po wyjęciu z pudełka
• 2 wyjścia do taśm adresowalnych (z konwerterami poziomów)
• Modułowa rozbudowa: Ethernet, PoE, cyfrowy mikrofon (I2S)
• Zasilanie: USB‑C PD/QC (5V/12V), DC (5–24 V), szybkozłączka przewodowa, opcjonalnie PoE
• Integracja: Home Assistant (Wi‑Fi/Ethernet), MQTT, HTTP API
• Kopaktowa obudowa – dyskretne mocowanie np. na białej ścianie
• Automatyczny boot/flash przez USB‑C (UART) – łatwe aktualizacje
• Aktualizacje OTA (over-the-air)

Kluczowe funkcje sterownika SLWF-09

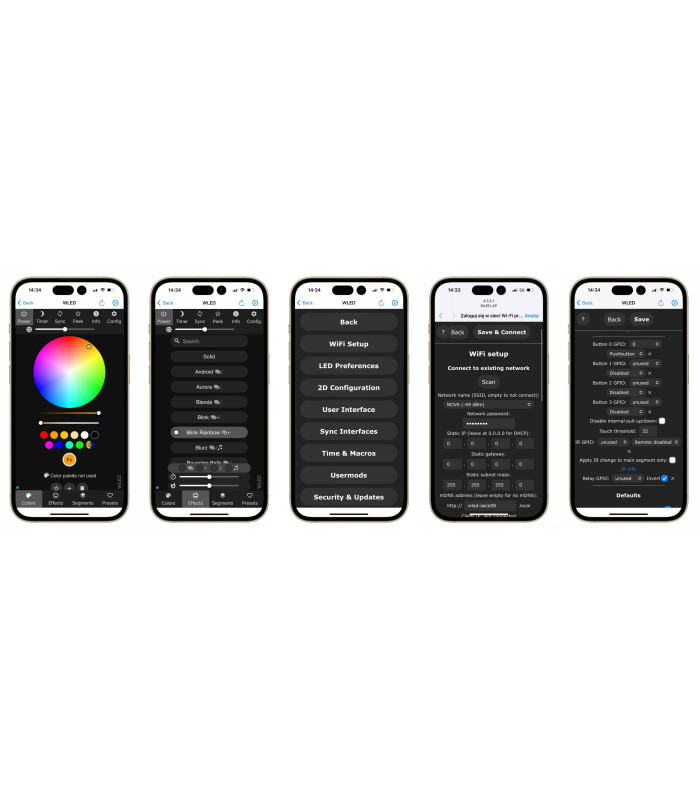

• WLED Plug‑and‑Play: urządzenie fabrycznie z WLED – konfiguracja w przeglądarce, setki efektów, 2D, presetów i timerów.
• Dwa kanały LED: dwa niezależne wyjścia na taśmy adresowalne z konwersją poziomów logicznych.

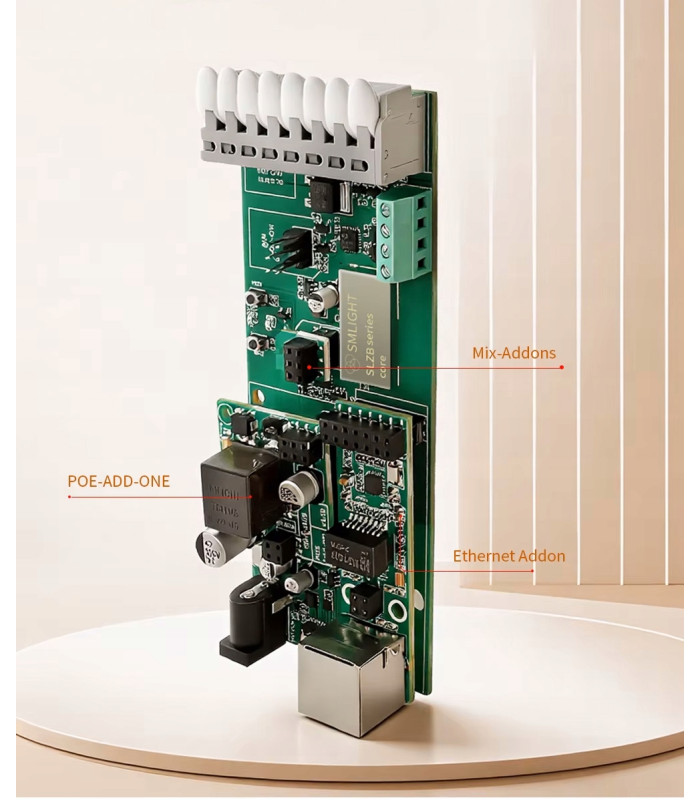

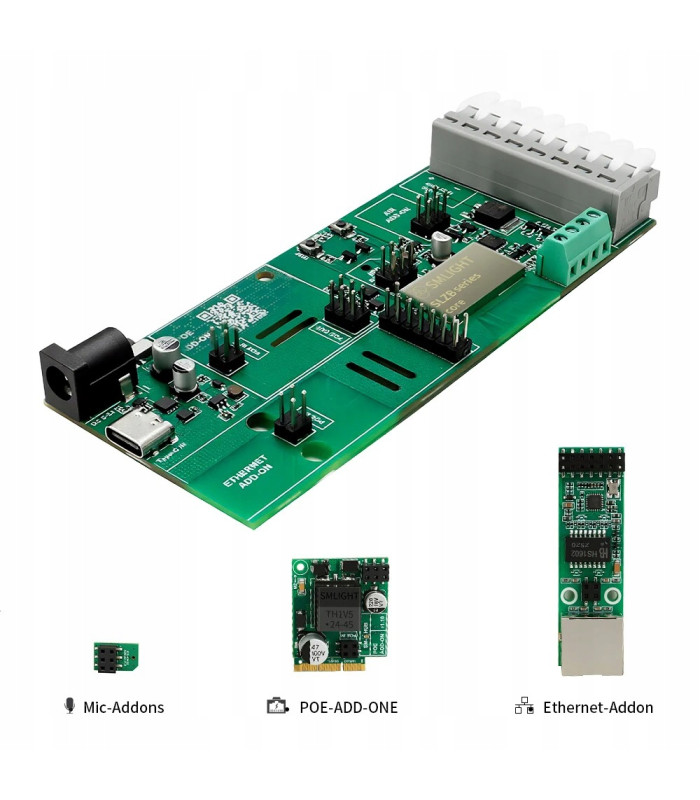

• Moduły dodatkowe (opcjonalnie, nie dołączone do zestawu):

  Ethernet (LAN8720 + izolacja magnetyczna) – stabilne połączenie przewodowe.

  PoE (802.3af) – zasilanie z sieci, rekomendowane do taśm 5 V

  Cyfrowy mikrofon MEMS I2S (ICS‑43432/43434) – tryb sound‑reactive w WLED.

• Integracje i interfejsy: Wi‑Fi 2.4 GHz w standardzie; z modułem Ethernet – LAN 10/100. WLED obsługuje m.in. MQTT, WebSockets, HTTP API, UDP Realtime oraz integruje się z Home Assistant.
• Różne opcje zasilania:

  USB‑C z PD/QC – sprzętowy wybór 5 V / 12 V dla taśm.

  Gniazdo DC oraz szybkozłączka przewodowa – 5–24 V.

  PoE (addon) – wygoda jednego przewodu dla zasilania i sieci.

• Obsługa użytkownika: dwa przyciski, diody statusowe, przekaźnik MOSFET (GPIO33), złącze DIY (ekspansja GPIO – np. odbiornik IR, dodatkowe kanały LED).
• Aktualizacje i DIY: autoboot ESP32, programowanie przez USB‑C (UART), wyprowadzone piny GPIO.

Zastosowania sterownika SLWF-09

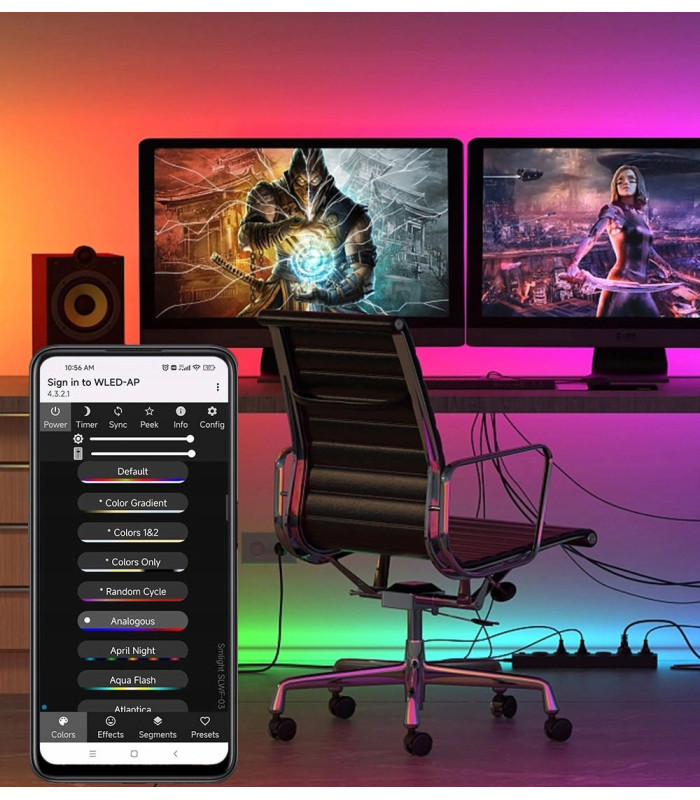

• Oświetlenie ambient / dekoracyjne, panele LED, instalacje eventowe
• Efekty muzyczne (sound‑reactive) z modułem mikrofonu
• Integracje Smart Home (Home Assistant, automatyzacje, MQTT)
• Projekty DIY wymagające kompaktowego, dyskretnego sterownika

Kompatybilność taśm LED

• Popularne taśmy adresowalne: WS2812B/WS2811/WS2813/WS2814/WS2815, SK6812, APA102, LPD8806, WS2801, SK9822 i inne (5–24 V w zależności od modelu taśmy)
• Dwa kanały sprzętowe; możliwość ekspansji liczby kanałów przez GPIO

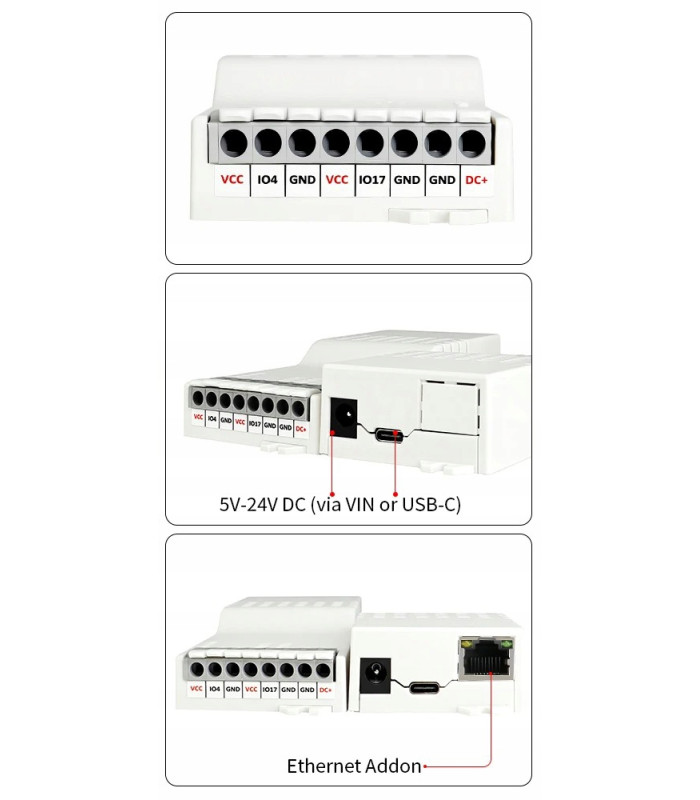

Zasilanie sterownika WLED SLWF-09

• USB‑C PD/QC: wybór 5 V lub 12 V – możliwość zasilania taśm 12 V z USB‑C (wymagany zasilacz PD/QC)
• DC 5.5×2.1 mm lub szybkozłączka przewodowa: 5–24 V
• PoE (addon 802.3af): zasilanie i sieć jednym kablem; zalecane dla taśm 5 V (ok. 1.5–2 A)

  Ważne: dla dużych prądów zasilanie taśmy prowadzić bezpośrednio do paska, sterownik zasilać równolegle

Wsparcie oprogramowania

• WLED pre‑flash – aktualizacje OTA z poziomu interfejsu WLED
• Alternatywy: ESPHome, Tasmota, własne firmware (DIY)
• Integracja z Home Assistant (auto‑discovery WLED)

Przykładowe tryby (WLED)

• Setki efektów świetlnych, presetów i palet
• Tryb reakcji na dźwięk z modułem mikrofonu I2S
• Sterowanie grupami, strefy, synchronizacja wielu urządzeń

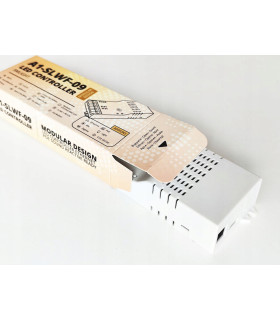

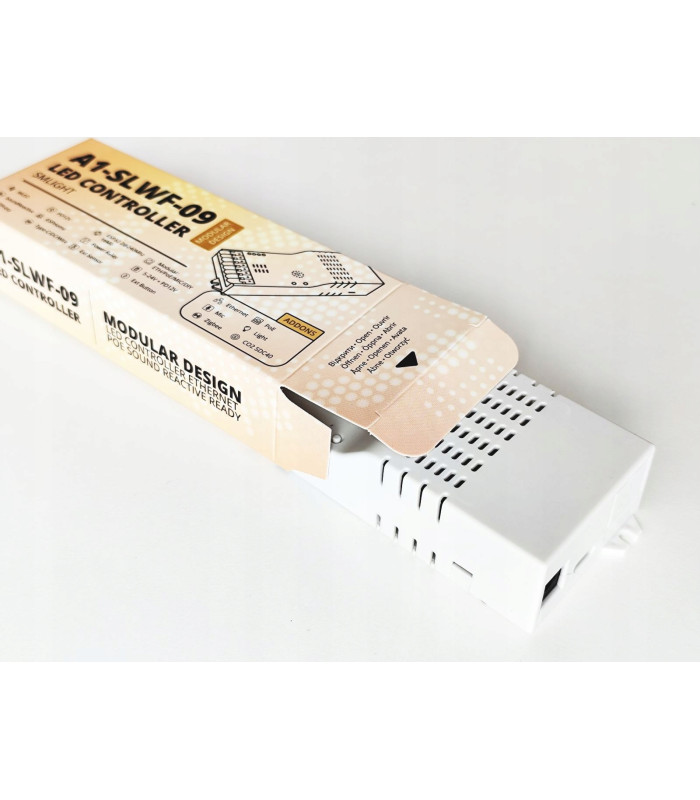

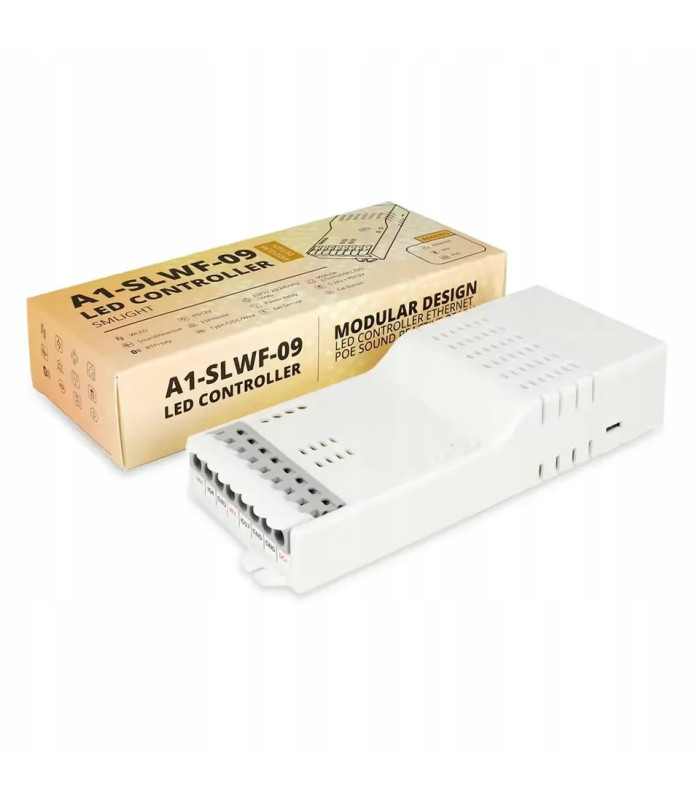

Zawartość opakowania

• Sterownik A1‑SLWF‑09
• Taśmy dwustronne do montażu
• Złącza szybkozaciskowe do przewodów LED/zasilania
• Dokumentacja/QR (zależnie od partii)

  Uwaga: moduły Ethernet/PoE/Microphone sprzedawane oddzielnie.

Specyfikacja techniczna

• MCU: ESP32 (16 MB flash)
• Wyjścia LED: 2 kanały z konwersją poziomów
• Wejścia/IO: 2 przyciski, DIY header (GPIO), przekaźnik MOSFET (GPIO33)
• Łączność: Wi‑Fi 2.4 GHz; opcjonalnie Ethernet 10/100 (addon LAN8720)
• Zasilanie: USB‑C PD/QC (5 V/12 V), DC 5–24 V, szybkozłączka, opcjonalnie PoE (802.3af)

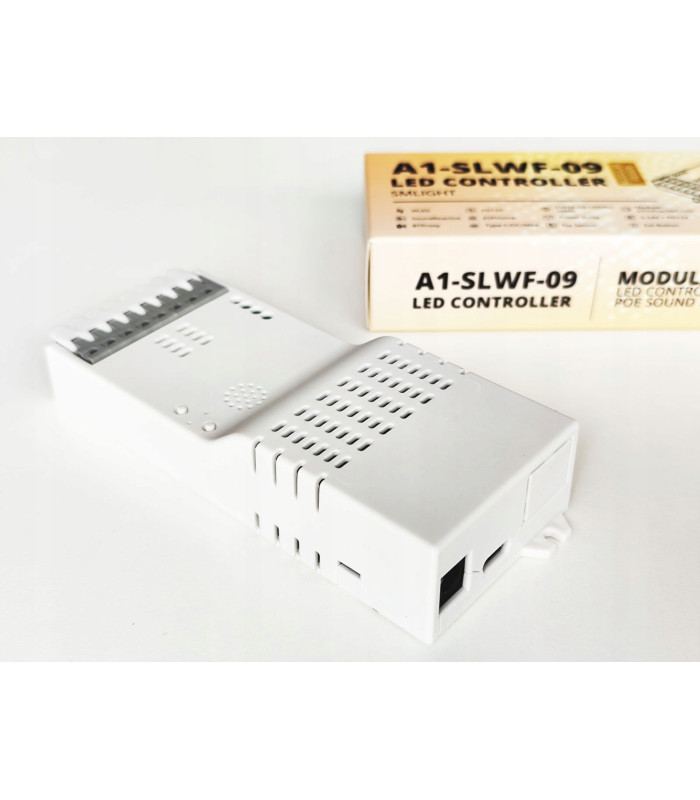

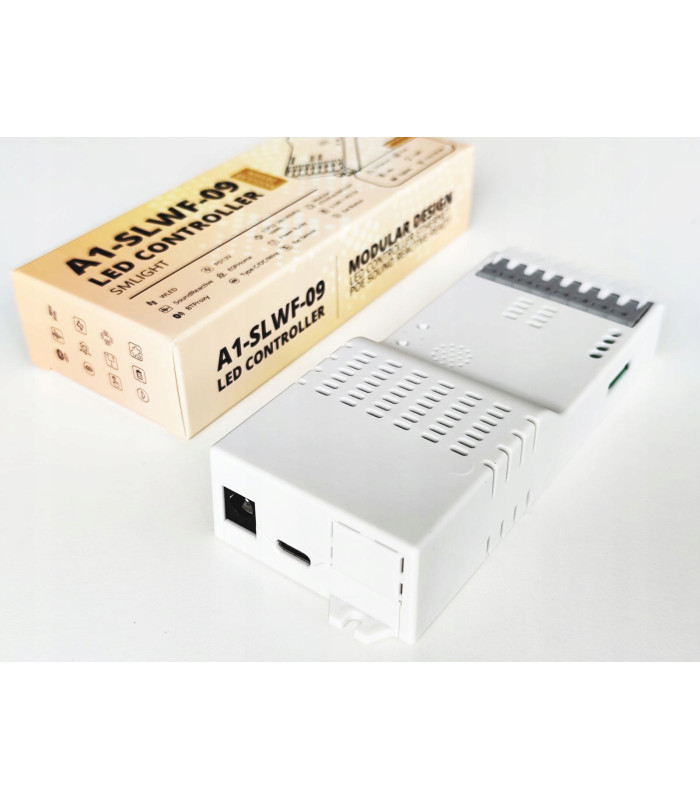

• Wymiary: 57 × 30 × 23 mm

Ważne uwagi

• Nie łącz jednocześnie USB‑C z innymi źródłami zasilania – dotyczy zwłaszcza testów/flashowania przy zasilaniu taśmy z osobnego zasilacza.
• Przy dużych prądach zasilaj taśmę bezpośrednio z zasilacza, sterownik równolegle, a masy połącz razem.
• PoE addon zalecany do taśm 5 V; dla 12 V/24V stosuj lokalne zasilanie.

Dlaczego warto?

• Jeden sterownik – wiele scenariuszy: Wi‑Fi, Ethernet, PoE, sound‑reactive
• Bardzo kompaktowy i estetyczny montaż
• WLED out‑of‑the‑box + bogate możliwości DIY i integracji
