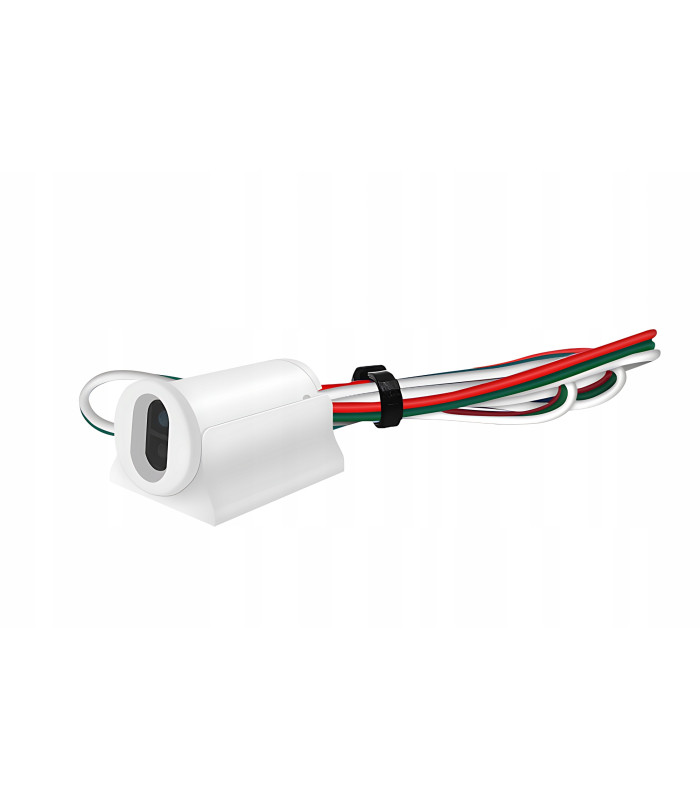

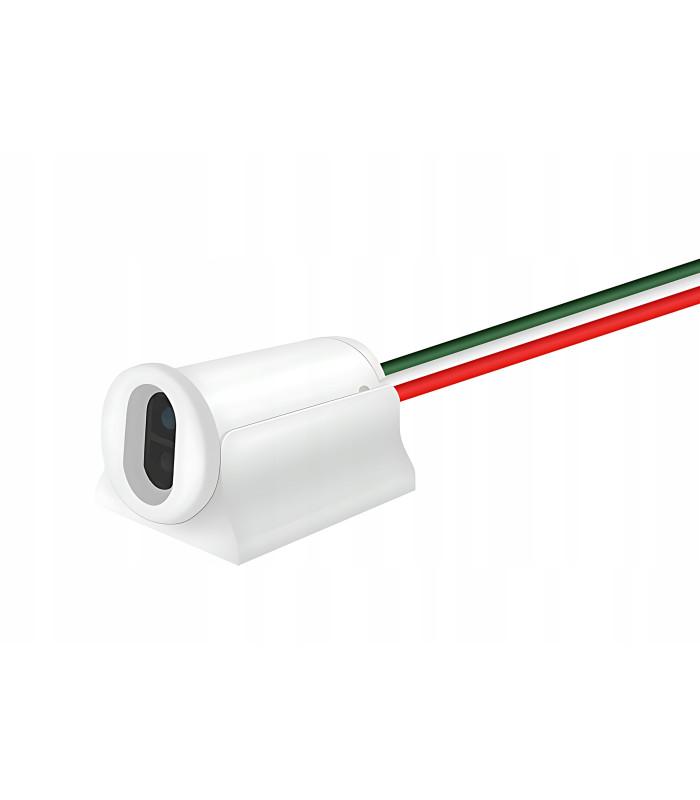

Przedmiotem aukcji jest czujnik zbliżeniowy na podczerwień GLEDOPTO IR Sensor Switch GL‑SW‑001 przeznaczony do bezdotykowego sterowania oświetleniem LED.

Wystarczy machnąć ręką przed sensorem, aby włączyć lub wyłączyć światło, a dłuższym „zasłonięciem” dłonią – regulować jego jasność (oraz, w zależności od sterownika, również barwę czy tryb świecenia).

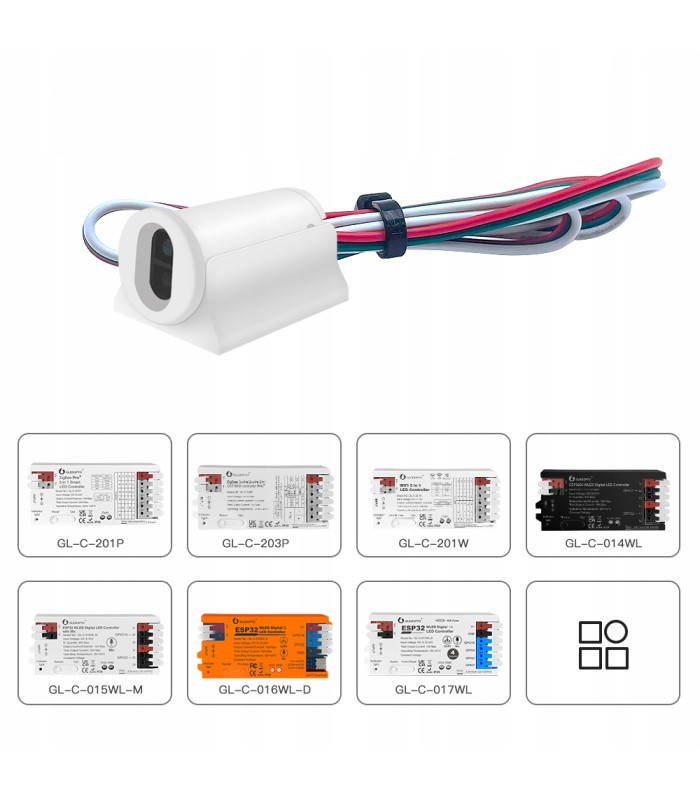

Czujnik współpracuje ze sterownikami LED GLEDOPTO, które mają wejście do sterowania przyciskiem dzwonkowym (monostabilnym) – m.in. z popularnymi kontrolerami LED oraz WLED np.:

• GL‑C‑201P
• GL‑C‑203P
• GL‑C‑204P
• GL‑C‑201W
• GL‑C‑014WL
• GL‑C‑015WL‑M
• GL‑C‑016WL‑D
• GL‑C‑017WL

Sterowniki GLEDOPTO dostępne są na naszych aukcjach.

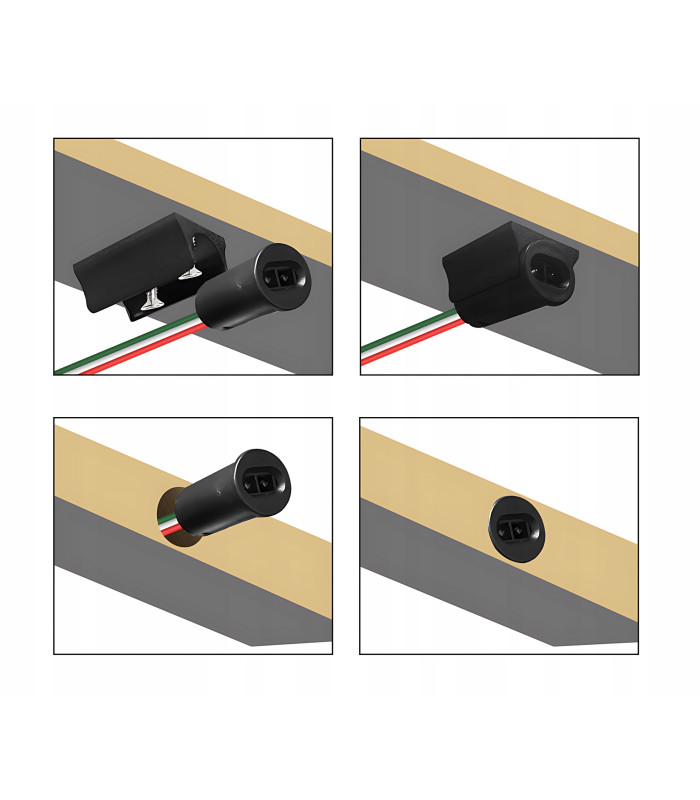

Dzięki miniaturowym wymiarom (ok. 28 × 15 × 14 mm) i przewodowi o długości 50 cm czujnik można dyskretnie ukryć:

• pod szafkami kuchennymi,
• w garderobie lub szafie,
• w witrynie, regale, półce czy szafce RTV.

Najważniejsze zalety:

• Bezdotykowe, higieniczne sterowanie – idealne do kuchni, garderoby, łazienki (poza strefami o bezpośrednim zawilgoceniu).
• Wygodne gesty – szybki ruch ręką = włącz/wyłącz, dłuższe zasłonięcie = regulacja parametrów światła.
• Kompatybilny z wieloma sterownikami GLEDOPTO z wejściem przycisku monostabilnego, w tym sterownikami WLED.
• Zasilanie niskim napięciem 5–24 V DC – bezpieczne w zastosowaniach meblowych.
• Bardzo mały, estetyczny sensor

Jak korzystać z tego czujnika?

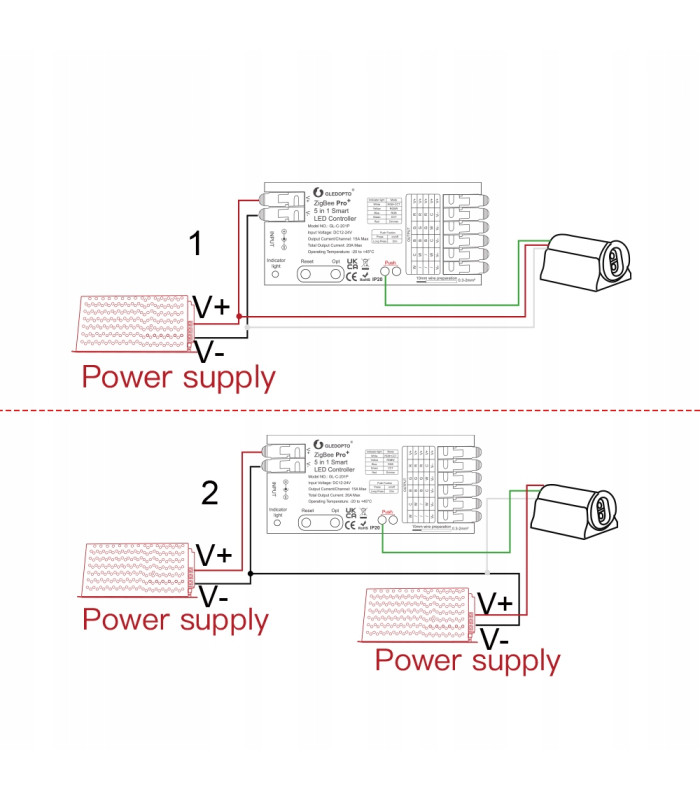

Podłączenie

1. Odłącz zasilanie sterownika przed jakimikolwiek pracami.
2. Czujnik posiada trzy przewody:

   przewód zasilania V+ (5–24 V DC),

   przewód masy GND,

   przewód sygnałowy DATA (wyjście cyfrowe do wejścia przycisku / GPIO sterownika).

3. Podłącz:

   V+ czujnika do wyjścia zasilania pomocniczego sterownika (zgodnie z instrukcją sterownika),

   GND do masy sterownika,

   DATA do wejścia przycisku / wejścia sterującego (np. „Button”, „Switch”, „GPIO” w sterowniku LED lub WLED).

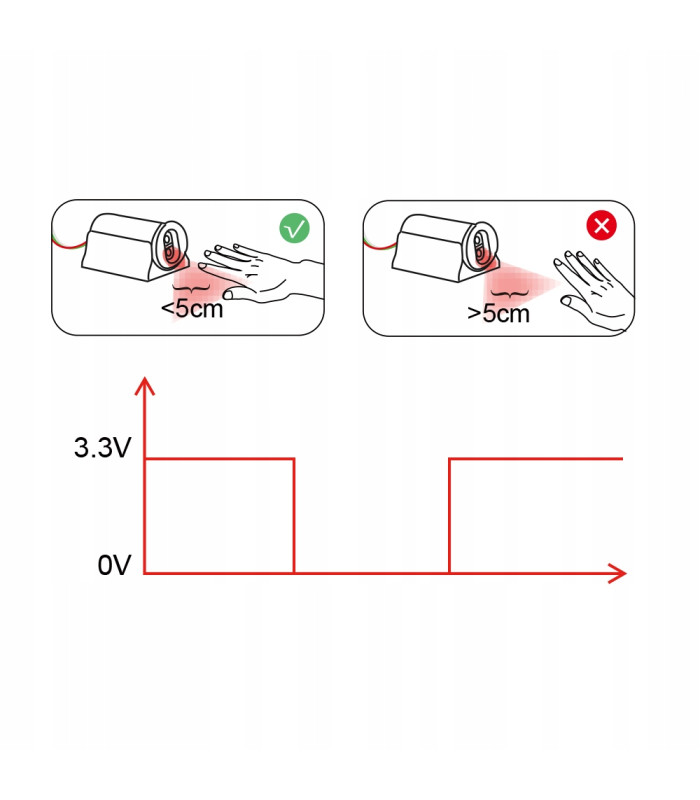

Sygnał wyjściowy czujnika:

– przy zasłonięciu – niski poziom logiczny (ok. 0 V),

– przy odkryciu – wysoki poziom logiczny (ok. 3,3 V).

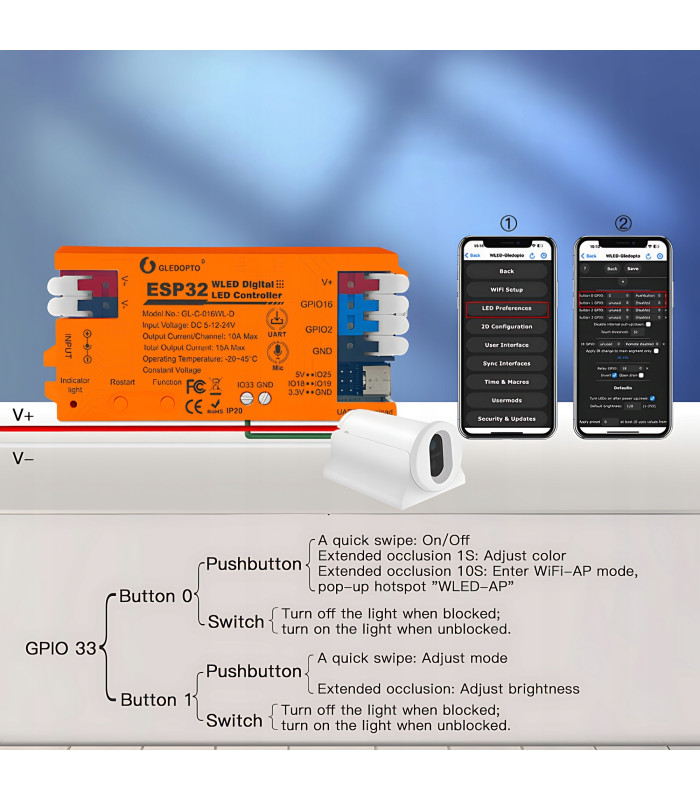

Obsługa – przykładowe gesty (zależne od konfiguracji sterownika)

• Szybki ruch dłonią (krótka przesłona)

  – włączenie/wyłączenie oświetlenia lub zmiana trybu pracy (np. kolejny efekt w WLED).

• Dłuższe zasłonięcie sensora

  – płynne rozjaśnianie/ściemnianie,

  – w wybranych sterownikach: zmiana temperatury barwowej CCT, koloru lub wejście w tryb konfiguracji (np. tryb Wi‑Fi AP w WLED).

Dokładna funkcja gestów zależy od ustawień konkretnego sterownika LED / WLED – czujnik pełni rolę „bezdotykowego przycisku dzwonkowego”.

Parametry produktu

Parametry elektryczne:

• Napięcie zasilania: DC 5–12–24 V
• Prąd pobierany: maks. 5 mA
• Typ wyjścia: cyfrowe 0/3,3 V

  – stan niski (0 V) przy zasłonięciu,

  – stan wysoki (ok. 3,3 V) przy braku zasłonięcia.

• Przekrój przewodów: 22 AWG

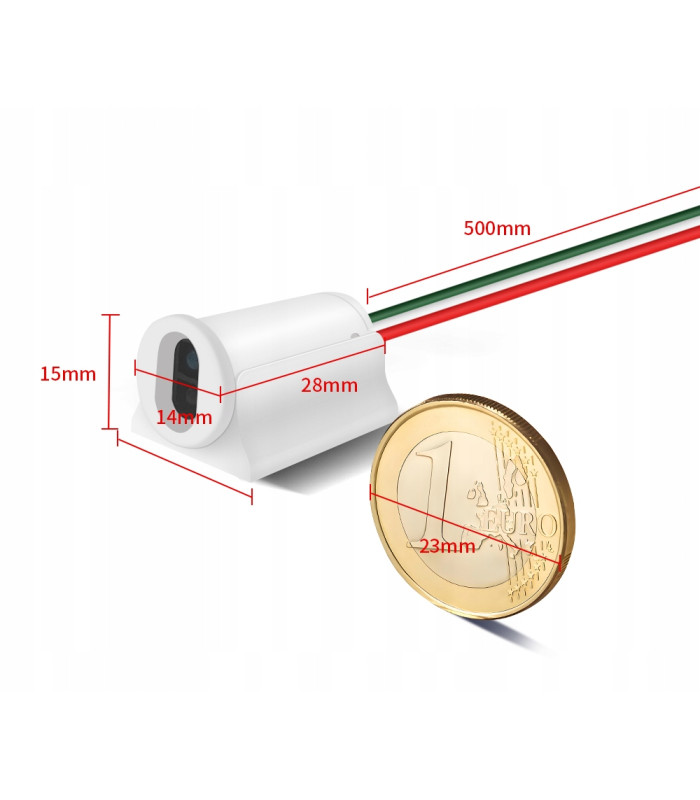

Wymiary:

• Długość sensora: ok. 28 mm
• Wysokość: ok. 15 mm
• Szerokość frontu: ok. 14 mm
• Długość przewodu: ok. 50 cm

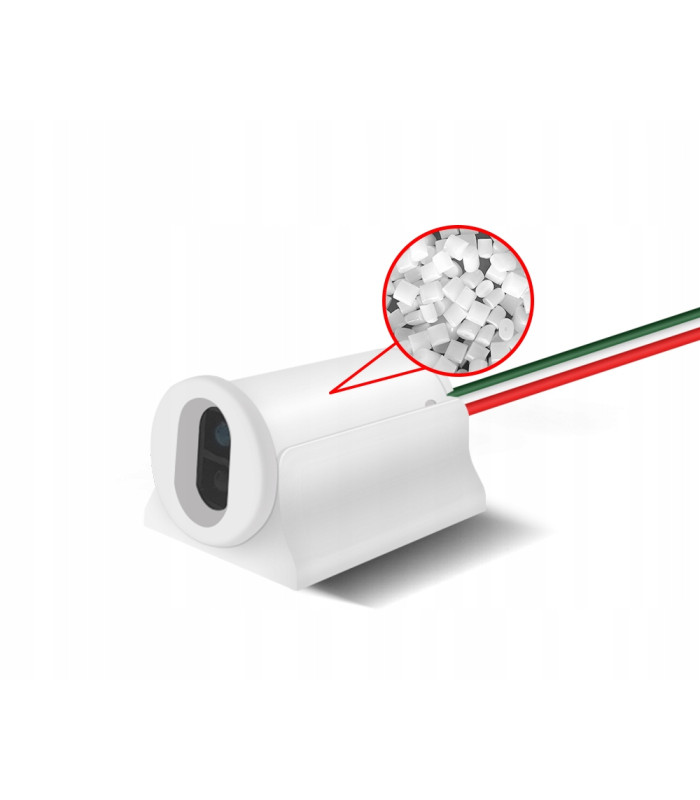

• Materiał obudowy: PC
• Kolor obudowy: biały

Warunki pracy:

• Temperatura otoczenia: od –20°C do +45°C
• Przeznaczony do instalacji wewnętrznych; nie stosować w miejscach narażonych na: bezpośrednie promienie słoneczne, silną wilgoć, wysoką temperaturę, metalowe ekrany oraz silne pola magnetyczne (mogą zaburzać działanie).

Najważniejsze cechy produktu

• Bezdotykowe sterowanie oświetleniem – machnięcie ręką = włącz/wyłącz światło
• Dłuższe zasłonięcie dłonią – płynna regulacja jasności, w zależności od sterownika także barwy i trybu
• Kompatybilny ze sterownikami GLEDOPTO posiadającymi wejście przycisku dzwonkowego (monostabilnego), w tym popularnymi kontrolerami LED lub WLED
• Zasilanie bezpiecznym niskim napięciem DC 5–24 V, pobór prądu tylko ok. 5 mA
• Miniaturowa obudowa (ok. 28 × 15 × 14 mm) – łatwy, dyskretny montaż pod szafką, w szafie, witrynie itp.
• Długi przewód ok. 50 cm ułatwiający wygodne poprowadzenie do sterownika
• Wyjście cyfrowe 0/3,3 V – idealne do wejść typu Button / Switch / GPIO w sterownikach LED
• Obudowa z tworzywa PC, zoptymalizowana do pracy wewnątrz pomieszczeń
• Idealny dodatek do taśm i profili LED – zwiększa komfort użytkowania oświetlenia meblowego i dekoracyjnego
