Wzmacniacz sygnału do taśm LED cyfrowych to praktyczne urządzenie, które pozwala bezpiecznie wydłużyć instalację z adresowalnymi taśmami LED (WLED, RGBIC, WS2811, WS2812, SK6812 i podobne) bez utraty jakości efektów świetlnych.

Przy dłuższych przewodach lub rozbudowanych instalacjach sygnał z kontrolera słabnie – pojawia się migotanie, błędne kolory albo całe fragmenty taśmy przestają świecić prawidłowo. Ten wzmacniacz regeneruje i wzmacnia sygnał danych, dzięki czemu oświetlenie świeci stabilnie, nawet przy większej odległości między kontrolerem a taśmą.

Idealny do:

• dekoracyjnego oświetlenia domu (salon, biurko, TV, schody),
• instalacji w lokalach usługowych (bary, restauracje, witryny sklepowe),
• zastosowań eventowych i scenicznych,
• projektów DIY opartych o WLED i taśmy adresowalne.

Kompatybilne taśmy LED (przykładowe)

Urządzenie współpracuje z cyfrowymi, adresowalnymi taśmami LED (pixel LED), m.in.:

• Seria WS28xx: WS2811, WS2812 / WS2812B, WS2813, WS2815
• Seria SK68xx: SK6812 (RGB, RGBW)
• Inne taśmy cyfrowe z jednoliniowym sygnałem danych (DIN) w zakresie napięć 5–48 V

Uwaga: nie jest to wzmacniacz do zwykłych, analogowych taśm RGB/CCT z osobnymi kanałami kolorów. Urządzenie przeznaczone jest do taśm adresowalnych.

Najważniejsze zalety

• stabilne wzmocnienie sygnału danych – koniec z migotaniem i „wariującymi” kolorami,
• możliwość stosowania przy długich przewodach między kontrolerem a taśmą,
• szeroki zakres napięć zasilania: 5–48 V (5 V / 12 V / 24 V / 36 V / 48 V),
• prosty, czytelny sposób podłączenia – doskonały także dla użytkowników DIY,
• solidna konstrukcja przystosowana do pracy ciągłej w instalacjach LED.

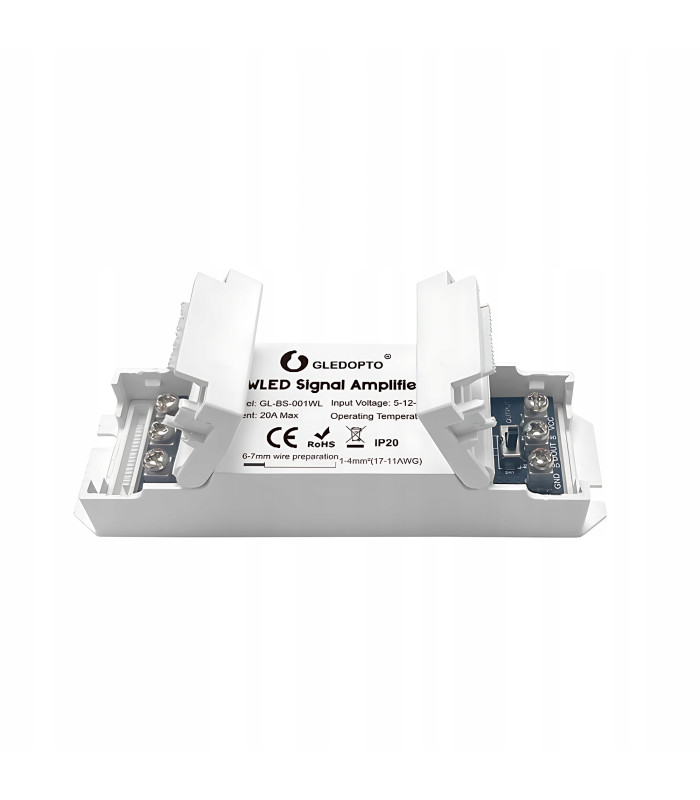

Dane techniczne

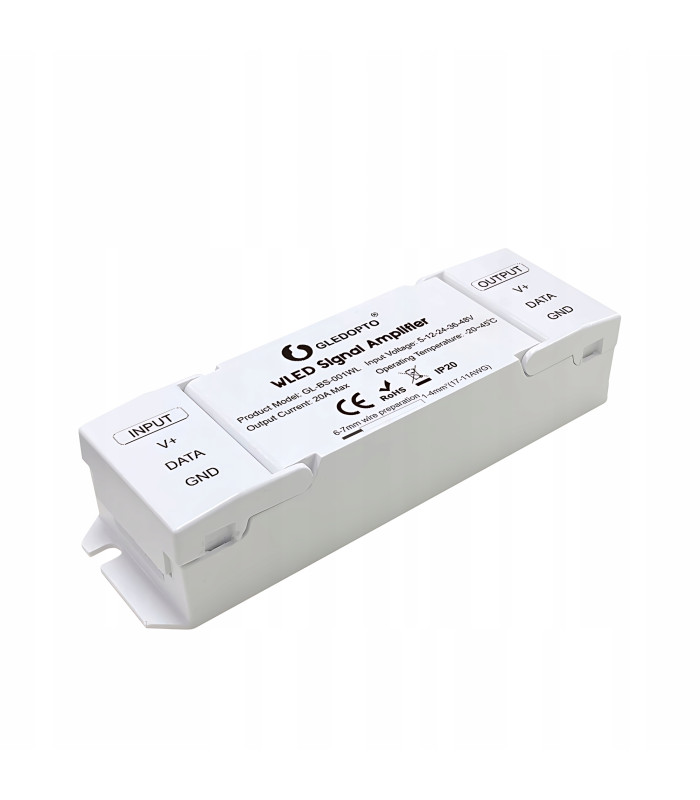

• Typ urządzenia: wzmacniacz sygnału do taśm LED cyfrowych (WLED / pixel LED)
• Napięcie zasilania: DC 5–48 V
• Maksymalny prąd wyjściowy: do 20 A (max)
• Maksymalna długość przewodu od wyjścia wzmacniacza do taśmy: do ok. 10 m

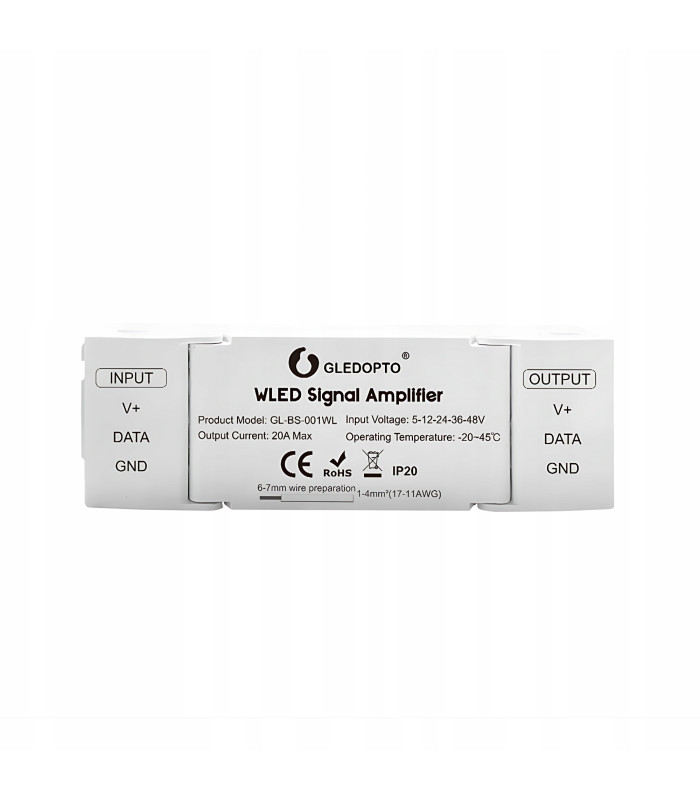

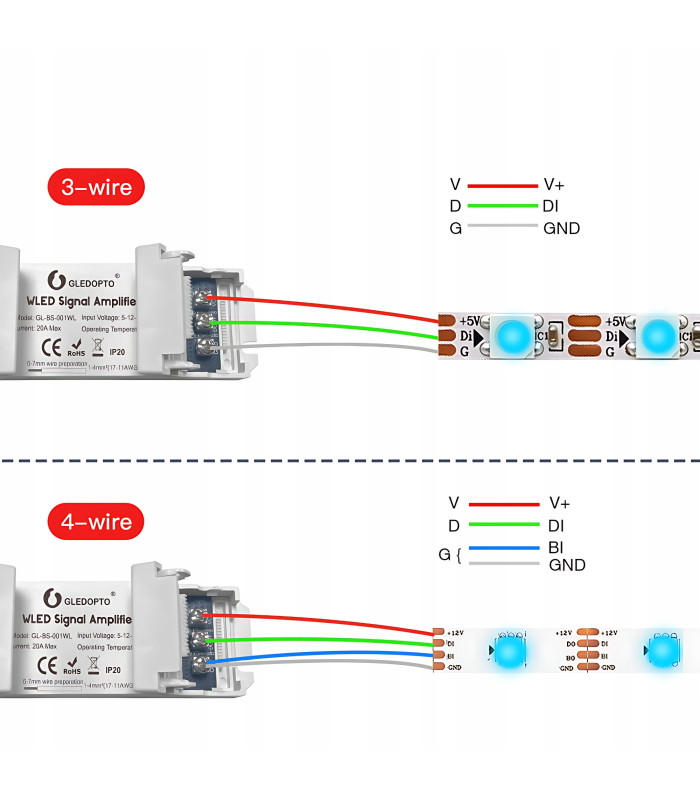

• Rodzaj połączenia: przewodowe – zaciski V (zasilanie +), D (dane), G (masa)
• Zastosowanie: wydłużanie przewodów i poprawa stabilności pracy taśm cyfrowych

Jak działa wzmacniacz i jak go podłączyć?

1. Bezpieczne wydłużenie przewodu do 10 m

Wzmacniacz umożliwia zastosowanie przewodu o długości nawet do 10 metrów pomiędzy jego wyjściem a początkiem taśmy LED. Dzięki temu kontroler może znajdować się w wygodnym, ukrytym miejscu, a sama taśma – tam, gdzie potrzebne jest światło.

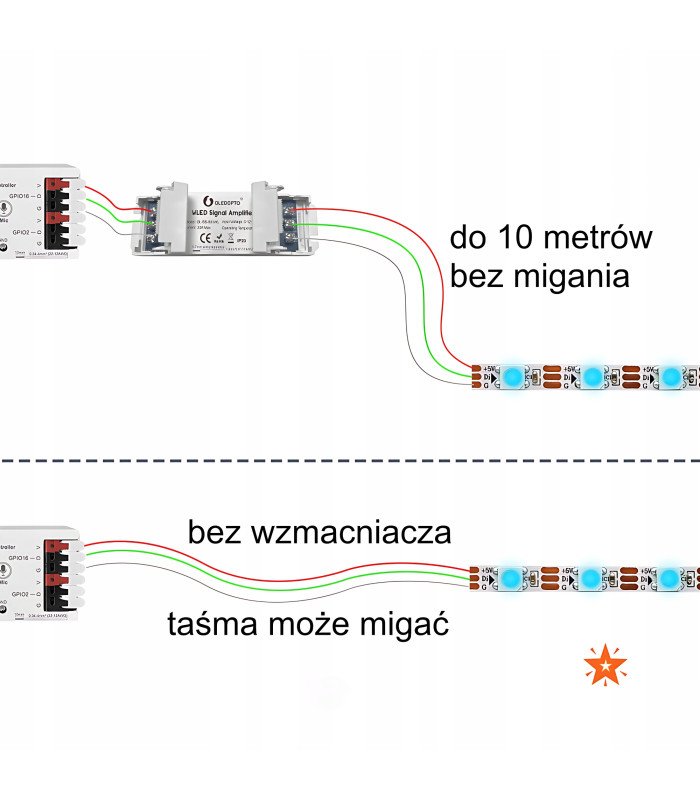

2. Różnica z i bez wzmacniacza

Przy długim kablu zwykłe podłączenie taśmy bezpośrednio do kontrolera często kończy się migotaniem diod i nieprawidłowymi kolorami. Wzmacniacz „odświeża” sygnał danych:

• taśma świeci równomiernie i stabilnie,
• efekty i animacje działają płynnie,
• odcinek przewodu do 10 m nie powoduje problemów z komunikacją.

3. Ważne zasady montażu

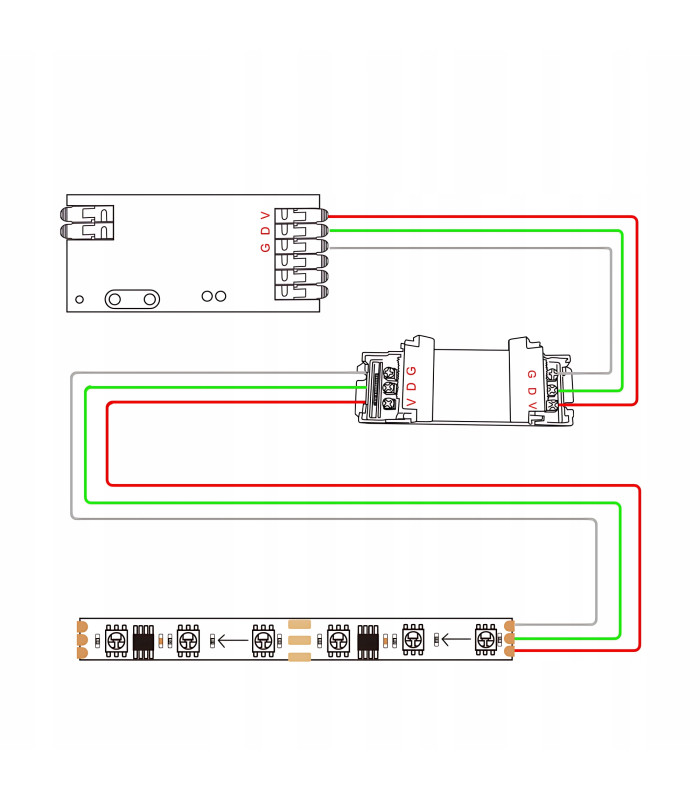

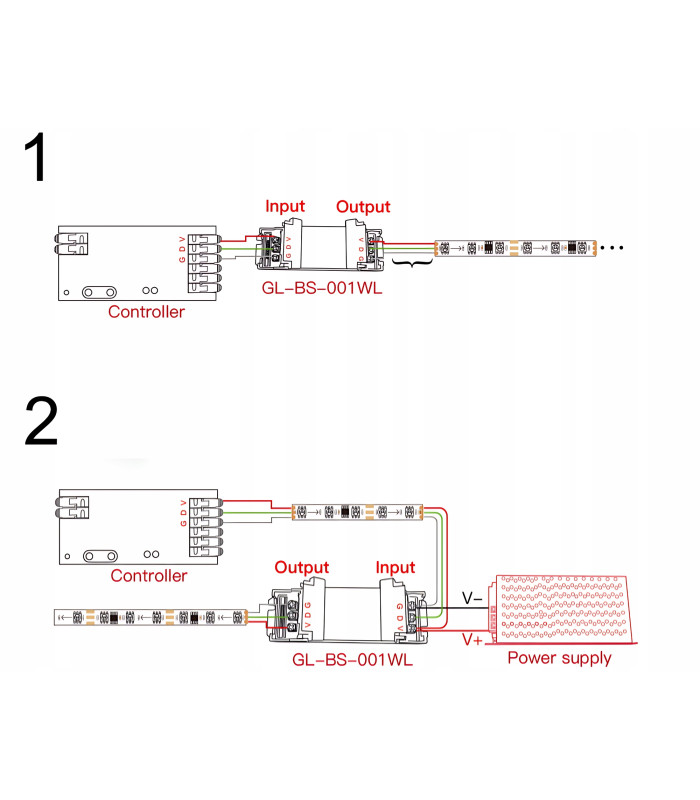

• Należy zachować właściwy kierunek połączenia:

Kontroler → Wejście wzmacniacza → Wyjście wzmacniacza → Taśma LED

• Nie wolno zamieniać wejścia z wyjściem ani odwracać biegunowości – niewłaściwe podłączenie może uszkodzić wzmacniacz.

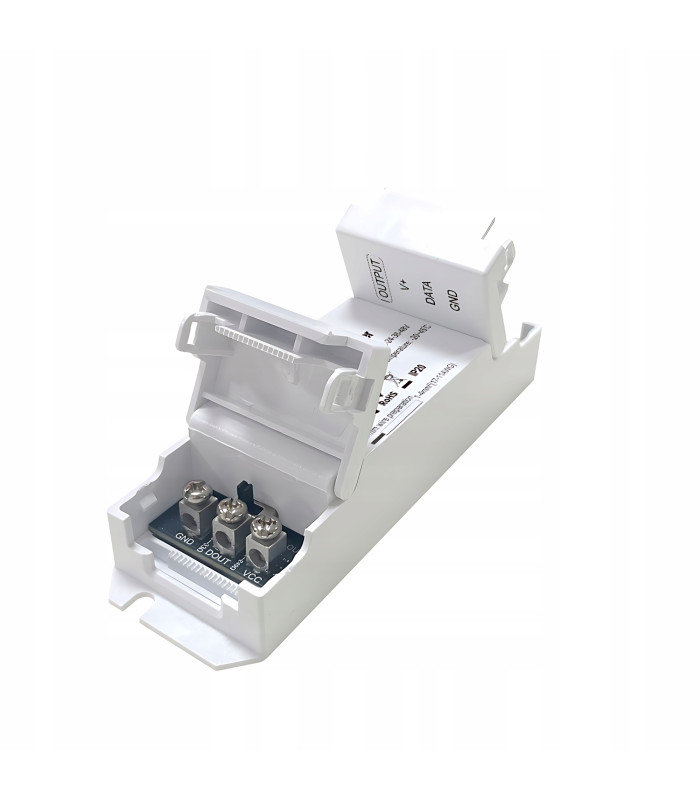

• Obudowę otwiera się małym wkrętakiem płaskim, aby wygodnie podłączyć przewody do zacisków.

4. Dodatkowe zasilanie przy większych instalacjach

W przypadku dłuższych lub bardziej prądożernych instalacji do wzmacniacza można podłączyć dodatkowy zasilacz (zaciski V+ i V–), aby odpowiednio zasilić taśmę i uniknąć spadków napięcia oraz przygasania diod na końcu odcinka.

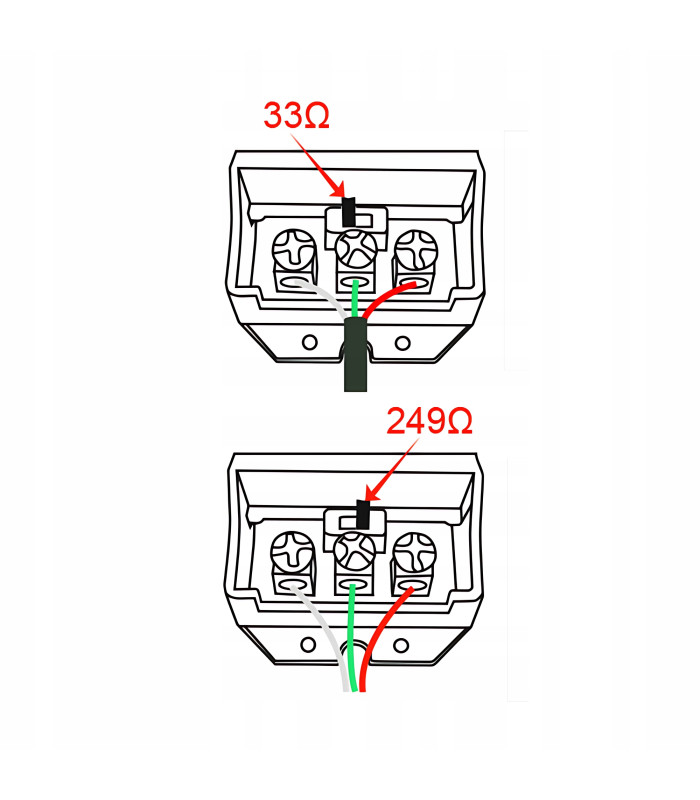

Dobór rezystora na wyjściu (kalibracja sygnału)

Wzmacniacz pozwala dobrać rezystor wyjściowy, aby jeszcze lepiej dopasować sygnał danych do sposobu prowadzenia przewodów:

• 33 Ω – zalecany, gdy przewód zasilania V+, sygnał danych DATA i masa GND biegną razem w jednym kablu (np. wspólny wielożyłowy przewód).
• 249 Ω – zalecany, gdy V+, DATA i GND są prowadzone osobnymi przewodami.

Prawidłowy dobór rezystora poprawia jakość impulsów danych, co przekłada się na stabilniejsze działanie taśmy przy dłuższych odcinkach przewodu.

Podsumowanie

Ten wzmacniacz sygnału do taśm LED cyfrowych jest idealnym rozwiązaniem, gdy:

• przewód między kontrolerem a taśmą jest długi,
• na taśmie pojawia się migotanie lub błędne kolory,
• planujesz rozbudowę instalacji WLED / RGBIC / WS2811 itd. bez utraty jakości.

Zapewnia stabilne działanie taśmy, umożliwia wygodne rozmieszczenie elementów instalacji i znacząco zwiększa niezawodność całego systemu oświetlenia adresowalnego.
