Trójfazowy licznik energii prądu mocy watomierz przekaźnik 80A z LCD na DIN

Główne funkcje licznika KWS‑306

✅ Przekaźnik 80A

✅ Czujnik temperatury NTC

✅ Kolorowy wyświetlacz LCD

✅ Rozbudowane funkcje zabezpieczające sieć

✅ Funkcja licznika przedpłatowego / limitu energii

Szukasz porządnego licznika, który nie tylko policzy zużycie energii, ale też zabezpieczy Twoją instalację i pozwoli ustawić limity zużycia?

KWS‑306 (wersja bez WiFi) to solidny, profesjonalny miernik trójfazowy na szynę DIN – idealny do domu, warsztatu, małej firmy czy rozdzielnicy w instalacji PV / przemysłowej.

Dlaczego warto wybrać KWS‑306?

✅ 3‑fazowy licznik z przekaźnikiem 80A

• Obsługuje instalacje trójfazowe 4‑przewodowe (L1, L2, L3, N)
• Wbudowany przekaźnik 80A – licznik nie tylko mierzy, ale też odłącza obwód przy przekroczeniu ustawionych progów

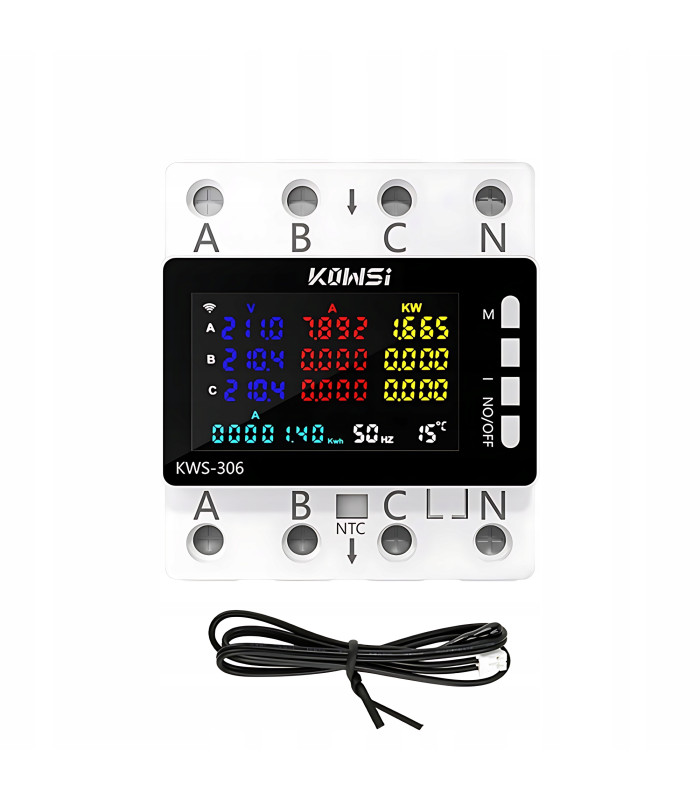

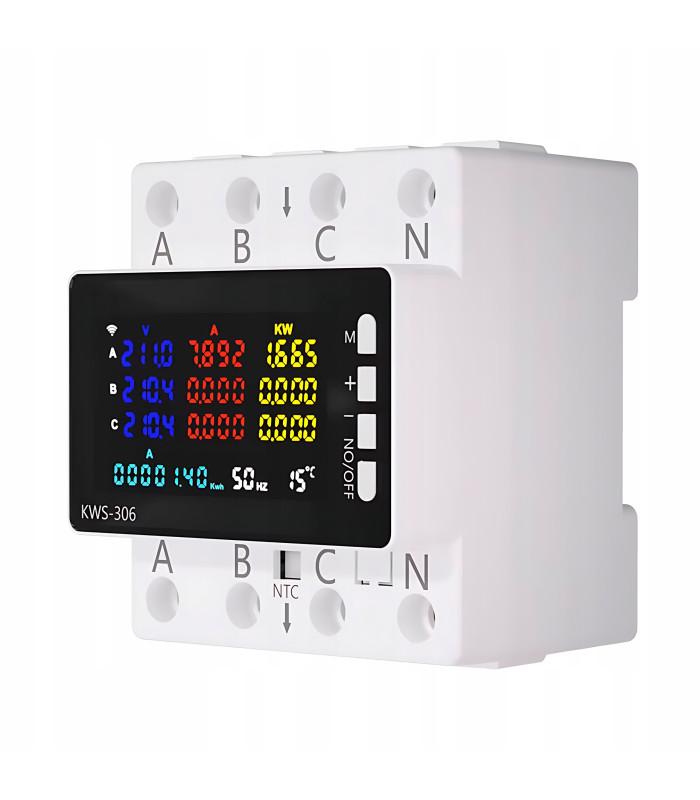

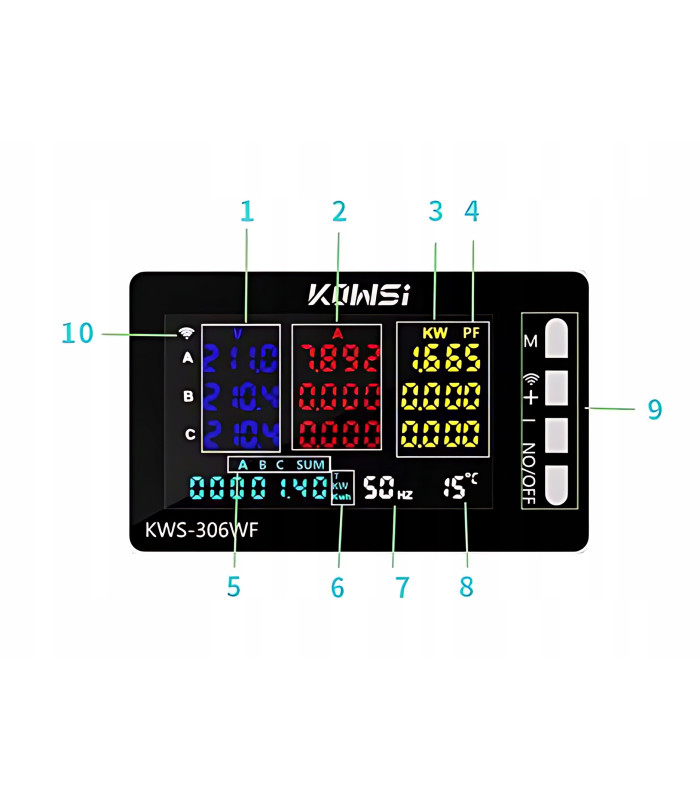

✅ Kolorowy wyświetlacz LCD – wszystkie parametry „na pierwszy rzut oka”

Nowoczesny, kolorowy wyświetlacz LCD pokazuje:

• napięcia na każdej fazie [V],
• prądy [A],
• moc czynną [kW],
• energię [kWh],
• częstotliwość [Hz],
• współczynnik mocy PF,
• temperaturę [°C],
• czas pracy.

Dzięki wyraźnym polom i dużym cyfrom łatwo odczytasz parametry nawet z większej odległości.

✅ Pełna kontrola nad zużyciem – licznik przedpłatowy / limit energii

Chcesz ograniczyć zużycie energii na konkretnym obwodzie?

KWS‑306 ma funkcję licznika przedpłatowego:

• ustawiasz limit energii [kWh],
• po jego wykorzystaniu licznik automatycznie odłącza obwód.

Świetnie sprawdza się np.:

• w wynajmowanych lokalach, warsztatach, garażach,
• przy rozliczaniu zużycia energii na pojedyncze urządzenia lub stanowiska.

Pomiary

Licznik KWS‑306 mierzy:

• napięcie fazowe [V] (dla każdej fazy)
• prąd [A] (dla każdej fazy)
• moc czynną [kW]
• skumulowaną energię elektryczną [kWh] (suma ze wszystkich faz)
• częstotliwość [Hz]
• współczynnik mocy PF
• temperaturę [°C] (z czujnika NTC)
• czas pracy [h]

ZAAWANSOWANE ZABEZPIECZENIA

Kompleksowa ochrona instalacji:

• Zabezpieczenie nadnapięciowe – zakres ok. 130–290 V - Odłączenie zasilania po wzroście napięcia powyżej zadanej wartości.

• Zabezpieczenie podnapięciowe – zakres ok. 100–220 V - Odłączenie zasilania po spadku napięcia poniżej zadanej wartości.

• Zabezpieczenie nadprądowe – zakres 0–80 A - Odłączenie zasilania po wzroście prądu powyżej ustawionego limitu.

• Zabezpieczenie przeciążeniowe (moc) – zakres do ok. 23 kW - Odłączenie zasilania po przekroczeniu zadanej mocy.

• Zabezpieczenie temperaturowe – [°C] Wyłączenie obwodu po przekroczeniu zadanej temperatury zmierzonej przez czujnik NTC.
• Funkcja licznika przedpłatowego / limitu energii – zakres 0–9 999 999 kWh. Odłączenie obwodu po zużyciu wprowadzonej ilości energii.
• Zabezpieczenie niesymetrii napięć - ochrona przed nierównym obciążeniem
• Zabezpieczenie niesymetrii prądów - kontrola balansu faz
• Pamięć po zaniku zasilania - zachowanie ustawień i danych

WYŚWIETLACZ I OBSŁUGA

Kolorowy wyświetlacz LCD:

• Wymiary wyświetlacza: 55mm x 34mm
• HD rozdzielczość - wyraźne odczytywanie danych
• Wielokrotne widoki - przełączanie między fazami
• Podświetlenie - regulowane 0-59 minut

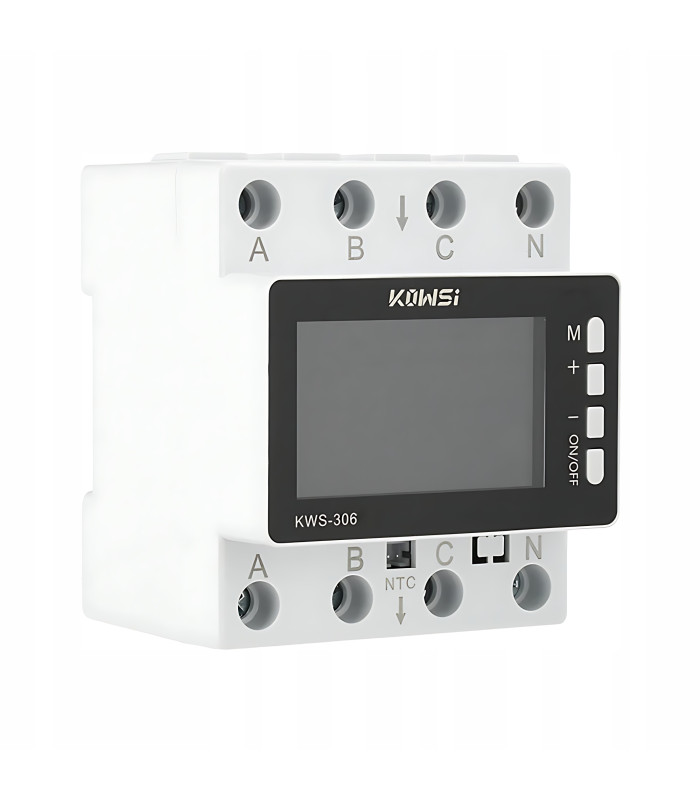

Przyciski sterujące:

• M (Menu/Mode) - przełączanie trybów wyświetlania
• + (Plus) - nawigacja w górę, zwiększanie wartości
• - (Minus) - nawigacja w dół, zmniejszanie wartości
• NO/OFF - potwierdzenie, sterowanie przekaźnikiem

Zalety licznika KWS‑306

• wskazania chwilowe dla wszystkich podstawowych parametrów
• szeroki zakres pomiarowy napięcia i prądu

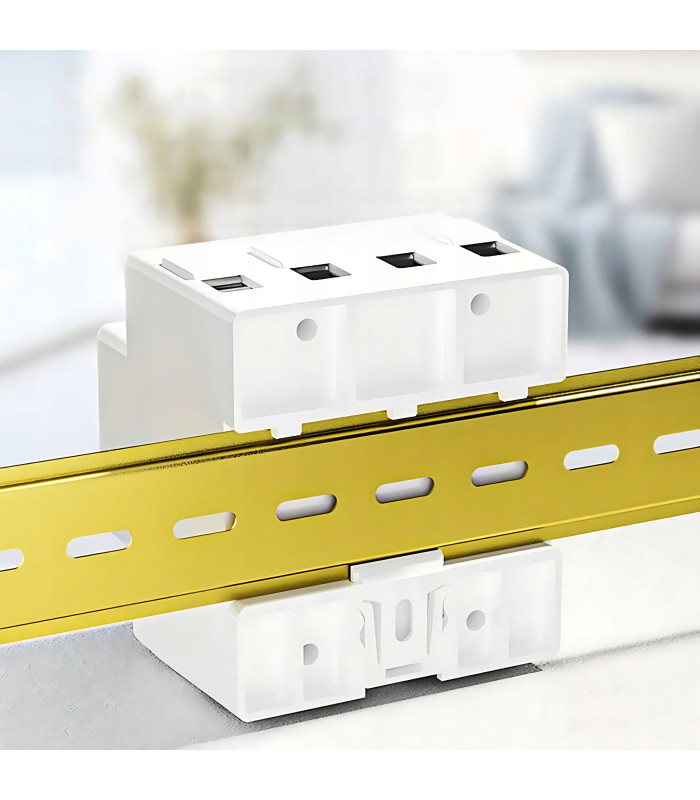

• przystosowany do montażu na szynie DIN 35 mm (4 pola w rozdzielnicy)
• kolorowy wyświetlacz LCD o szerokim kącie widzenia
• funkcje zabezpieczające obwód elektryczny (przed spadkiem / wzrostem napięcia, nadprądem, przeciążeniem, przegrzaniem)
• funkcja licznika przedpłatowego – wyłączenie obwodu po wykorzystaniu zdefiniowanego limitu energii
• pamięć parametrów i zużycia energii po zaniku zasilania

Specyfikacja

• Model: KWS‑306 (trójfazowy, bez WiFi)
• Zasilanie: 85–290 VAC, 50/60 Hz
• Prąd znamionowy: 80 A maks.
• Moc: do ok. 23 kW maks.
• Montaż: szyna DIN 35 mm, 4 moduły

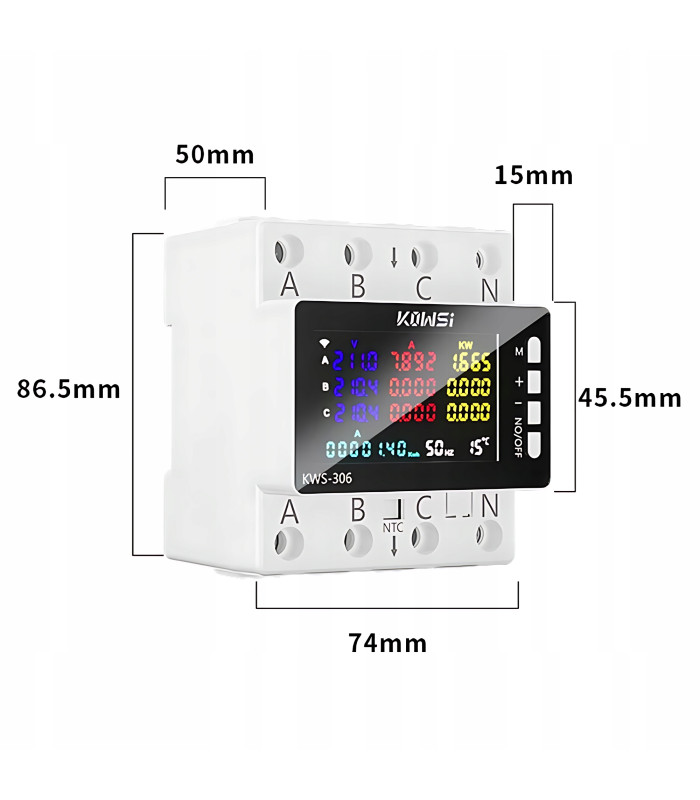

• Wymiary: ok. 86,5 × 74 × 65 mm

Zakresy pomiarowe

• Zakres pomiaru napięcia: AC 85 ~ 290 V
• Zakres pomiaru prądu: 0 ~ 80 A
• Zakres pomiaru mocy: 0 ~ 23 kW
• Zakres pomiaru energii: 0 ~ 9 999 999 kWh
• Współczynnik mocy: 0,00–1,00 PF
• Zakres pomiaru temperatury: –20 ~ +150 °C
• Dokładność: ok. ±1%
