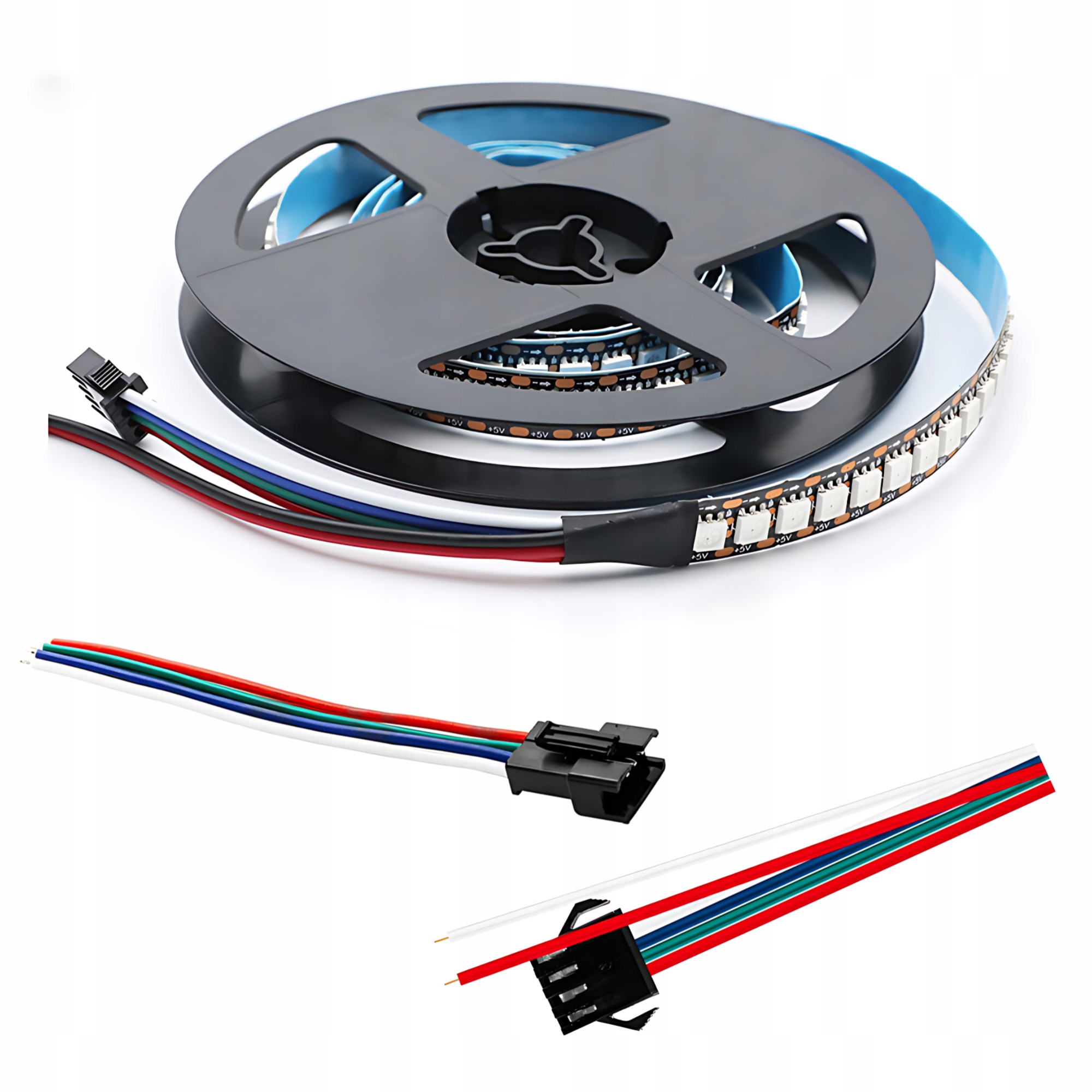

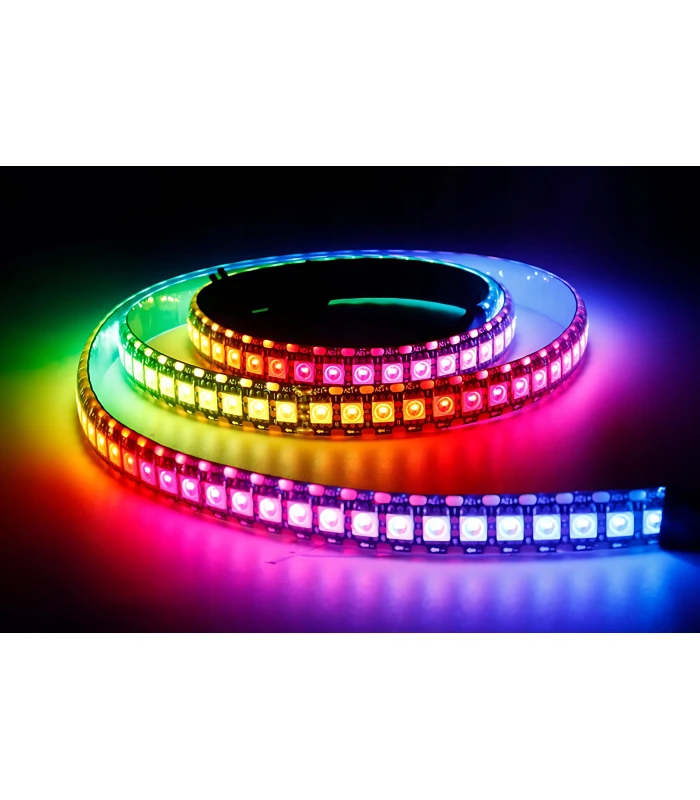

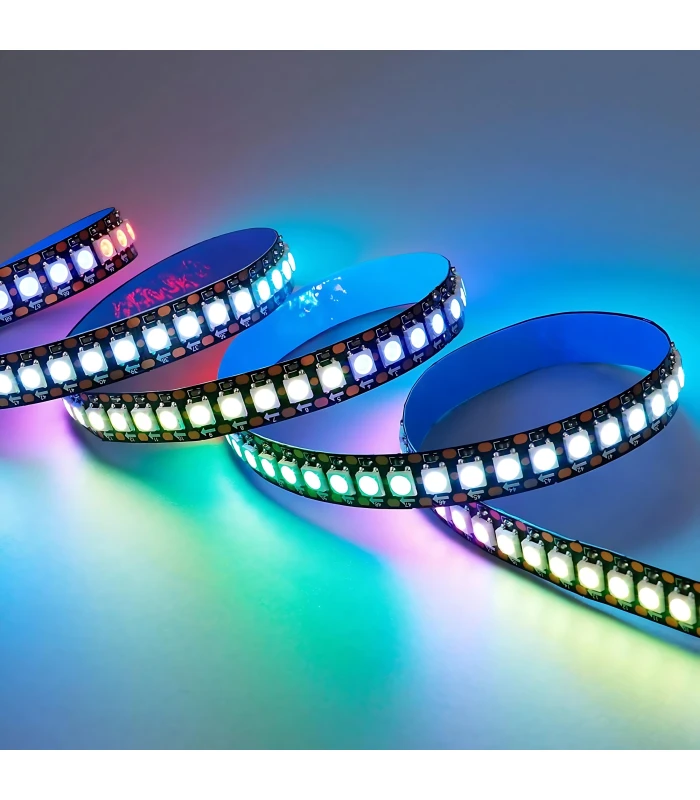

Cyfrowa Taśma LED WS2813 RGBIC

✅Gęstość LED: 144LED/m

✅Napięcie: 5VDC

✅Kolor PCB: czarny

✅Długość: rolka 5 metrów

1️⃣Opis przedmiotu

Oferujemy profesjonalną cyfrową taśmę LED WS2813 o najwyższej gęstości 144 LED/metr na czarnym PCB. To ulepszona wersja popularnej WS2812B z podwójną linią danych, która gwarantuje niezawodność nawet w przypadku awarii pojedynczej diody!

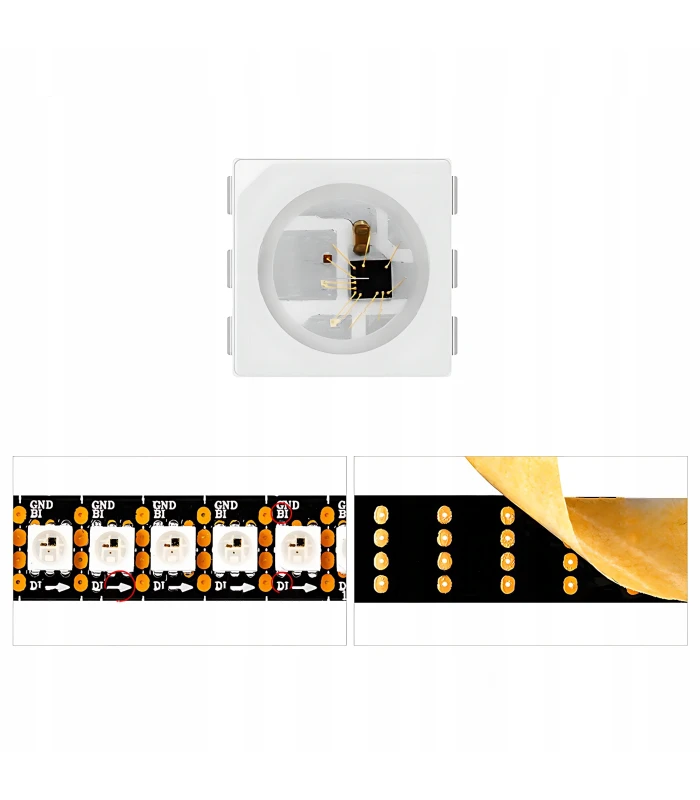

Taśma wyposażona jest w diody SMD 5050 RGB - trójkolorowe LED o wymiarach 5,0 × 5,0 mm, które zapewniają intensywne, nasycone kolory i wysoką jasność. Każda dioda LED jest indywidualnie adresowalna, co oznacza pełną kontrolę nad kolorem i jasnością każdego pojedynczego punktu świetlnego. Dzięki protokołowi cyfrowemu możesz tworzyć zaawansowane efekty świetlne: płynne animacje, tęczowe fale, efekt ognia, symulację burzy, a nawet synchronizację z muzyką czy obrazem z telewizora (Ambilight).

Taśma sterowana jest przez popularne kontrolery i platformy programowalne jak WLED, Arduino, Raspberry Pi, ESP32 czy dedykowane sterowniki LED.

UWAGA: W zestawie otrzymujesz TYLKO taśmę LED (5 metrów). Kontroler i zasilacz należy dokupić osobno - dzięki temu możesz dopasować je do swoich potrzeb i projektu.

✅ Zalety taśmy WS2813 RGBIC

⭐ Breakpoint Resume – podwójna linia sygnałowa (4 przewody). Jeśli jeden LED ulegnie uszkodzeniu, pozostałe działają dalej!

⭐ SMD 5050 RGB – diody 5×5mm z pełnym spektrum 16,7 mln kolorów dla żywych, intensywnych barw.

⭐ 144 LED/m – wysoka gęstość diod zapewnia płynne animacje i gradienty bez efektu "kropkowania".

⭐ 2000 Hz częstotliwość odświeżania – brak migotania! Idealne do nagrań wideo i profesjonalnych instalacji.

⭐ Możliwość cięcia co 1 LED – przycinaj co ~6,9mm i precyzyjnie dostosuj długość do swoich potrzeb.

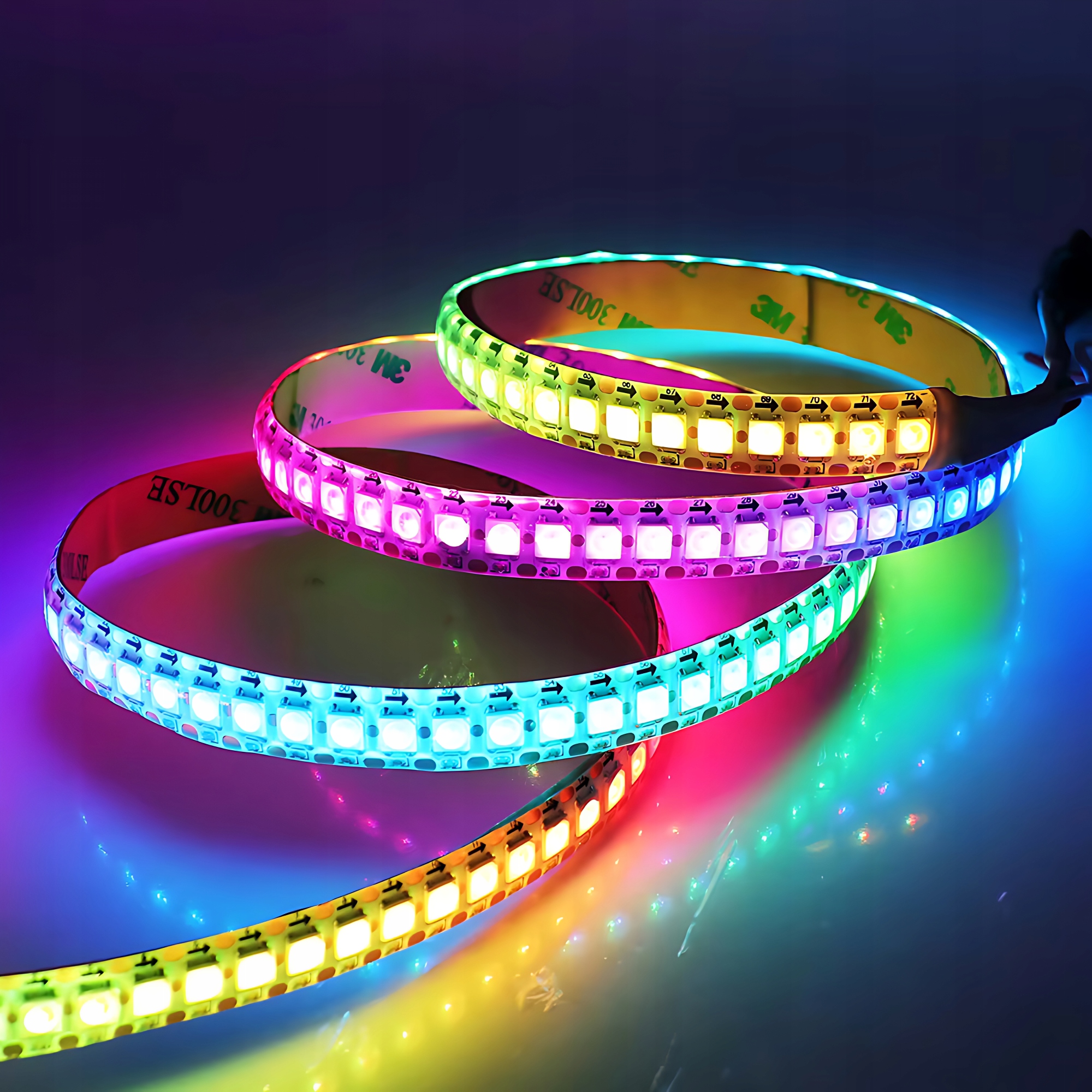

⭐ Samoprzylepna taśma – szybki i trwały montaż na dowolnej powierzchni.

⭐ Indywidualne adresowanie – pełna kontrola koloru i jasności każdej pojedynczej diody LED.

⭐ Czarna PCB 12mm – dyskretny, elegancki wygląd idealny do widocznych instalacji.

⭐ Kompatybilność – działa z WLED, Arduino, ESP32, Raspberry Pi i wszystkimi projektami dla WS2812B.

?Różnice względem WS2812B

Czym jest taśma z chipami WS2813?

WS2813 to udoskonalona, nowej generacji wersja popularnej taśmy WS2812B. Kluczowa różnica? Podwójna linia danych zamiast pojedynczej. To oznacza, że każda dioda LED ma dwa wejścia sygnału - główne i zapasowe.

Dlaczego WS2813 ma 4 przewody?

Taśma WS2813 wykorzystuje 4 przewody zamiast 3:

• V+ (zasilanie +5V)
• GND (masa)
• DI (Data In - główna linia danych)
• BI (Backup In - zapasowa linia danych)

Kluczowe zalety WS2813 względem WS2812B:

✅ Funkcja "Breakpoint Continue" - najważniejsza różnica!

• WS2812B: Jeśli jedna dioda się przepali → cały dalszy pasek przestaje działać
• WS2813: Jeśli jedna dioda się przepali → reszta paska działa normalnie (sygnał przechodzi zapasowym przewodem)
• Tylko awaria dwóch sąsiednich diod przerwie działanie całego paska

✅ Wyższa częstotliwość odświeżania

• WS2812B: 400 Hz
• WS2813: 2000 Hz (5x więcej!) - eliminuje migotanie zauważalne przy nagrywaniu kamerą

✅ Krótszy czas resetowania

• 250 µs vs 280 µs - lepiej współpracuje z tańszymi kontrolerami i niższymi częstotliwościami

✅ Wyższa niezawodność dla długoterminowych instalacji

• Idealna do instalacji komercyjnych, architektonicznych i wszędzie tam, gdzie liczy się stabilność

? Podłączenie taśmy WS2813

Taśma WS2813 to rozwiązanie RGB (pełne spektrum 16,7 mln kolorów), które wykorzystuje 4 przewody dzięki cyfrowemu sterowaniu i podwójnej linii danych dla zwiększonej niezawodności.

Przewody w taśmie WS2813:

• V+ (5V): Zasilanie taśmy
• GND (V-): Masa – wspólny powrót zasilania
• DI (Data Input): Główna linia danych – sygnał sterujący z kontrolera
• BI (Backup Input): Linia zapasowa – jeśli jedna dioda ulegnie uszkodzeniu, sygnał przechodzi dalej i reszta taśmy świeci!

? Dlaczego 4 przewody?

Dzięki podwójnej linii danych (DI + BI) taśma WS2813 ma funkcję Breakpoint Resume – awaria pojedynczej diody nie przerywa działania całego paska. To kluczowa przewaga nad starszym modelem WS2812B!

⚡ Podłączenie do sterownika (WLED, Arduino, ESP32)

Podstawowe połączenia:

• V+ taśmy → wyjście zasilacza 5V
• GND taśmy → GND zasilacza i GND sterownika (wspólna masa obowiązkowa!)
• DI taśmy → pin DATA sterownika (DIN, LED, DATA, GPIO)

Co zrobić z przewodem BI?

✅ Najczęściej: zostaw niepodłączony – taśma działa poprawnie

✅ Alternatywnie: podłącz do GND na początku taśmy (przy problemach ze stabilnością sygnału)

ℹ️ Standardowe sterowniki WLED/Arduino/ESP32 nie wykorzystują linii BI – linia zapasowa działa automatycznie wewnątrz taśmy między diodami.

⚙️ Ustawienia w WLED

1. Wejdź w Config → LED Preferences
2. Wybierz typ LED: WS281x lub WS2812 (WS2813 jest kompatybilny)
3. Ustaw GPIO dla Data na pin, do którego podłączyłeś DI
4. Ustaw liczbę pikseli: 144 pikseli/m × długość taśmy
5. Ustaw kolejność kolorów: GRB

? Sterowanie taśmą LED WS2813

Taśma wymaga kontrolera SPI do cyfrowych taśm LED. Dzięki "podziałowi" taśmy na piksele możesz przy odpowiednim sterowniku każdą sekcję wyświetlić w innym kolorze.

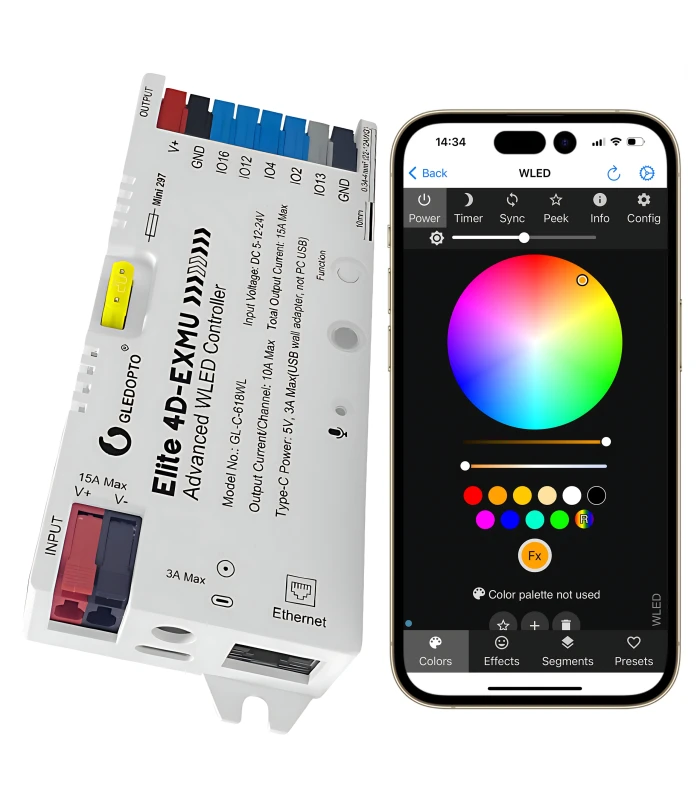

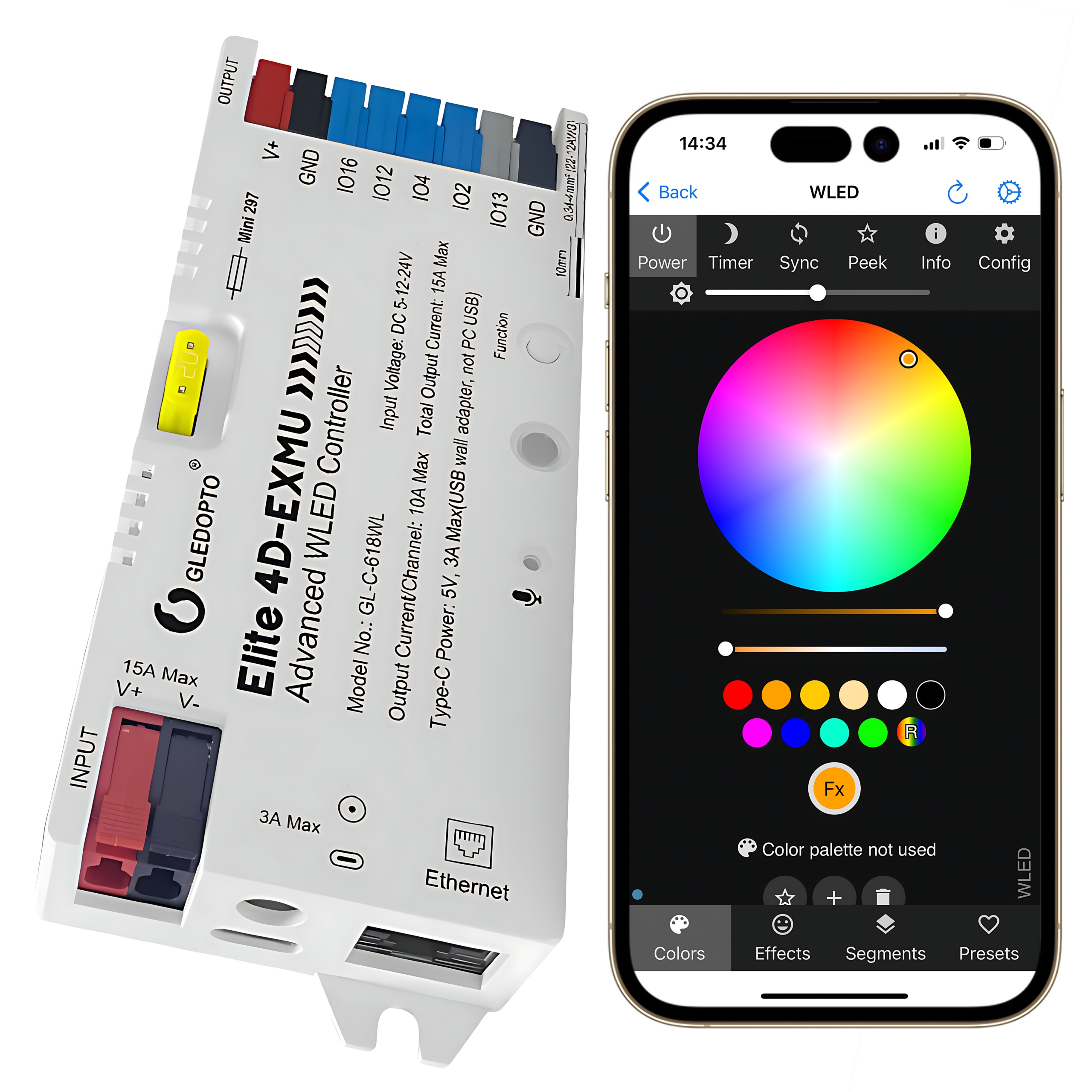

Polecamy sterowniki WLED oparte na ESP32/ESP8266:

✅ Sterowanie przez aplikację WLED – telefon, przeglądarka, Home Assistant

✅ Synchronizacja z muzyką – aktywne efekty świetlne reagujące na rytm

✅ Setki gotowych efektów – fale, tęcza, przepływ, pulsowanie, migotanie

✅ Pełna kontrola RGB – 16,7 miliona kolorów do wyboru

✅ Programowanie każdej sekcji (piksela) osobno

Sterownik sprzedawany osobno.

✅ Dostępne sterowniki WLED WiFi:

• Numer aukcji: 17404358915
• Numer aukcji: 16193353444
• Numer aukcji: 16929299403
• Numer aukcji: 17314240306
• Numer aukcji: 17314409411
• Numer aukcji: 17499155936
• Numer aukcji: 17507125099
• Numer aukcji: 18025756300

✅ Sterowniki WLED WiFi + Ethernet RJ45:

• Numer aukcji: 5904741320029
• Numer aukcji: 5904741320265

✅ Pilot do sterowników WLED:

• Numer aukcji: 18203584724

✅ Akcesoria:

• Wzmacniacz sygnału WLED: 18163690816
• Czujnik zbliżeniowy: 18098269813

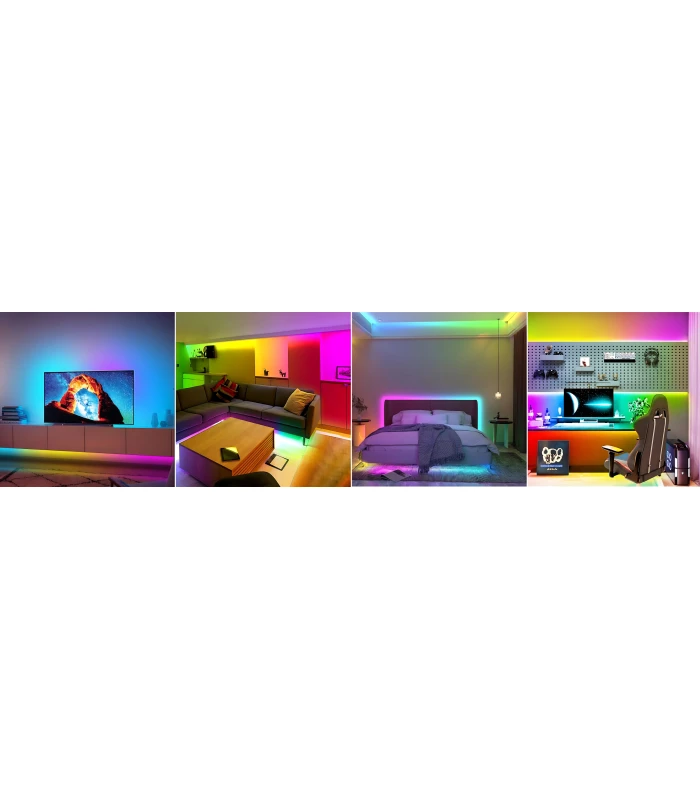

? Projekty i zastosowania

Wykorzystując cyfrowe taśmy LED SMD 5050 RGB, możesz efektownie oświetlić:

? Dom – oświetlenie ambientowe, podświetlenie mebli, półek, witryn

? Schody – dynamiczne podświetlenie stopni

? Podświetlenie TV (Ambilight DIY) – synchronizacja kolorów z obrazem

? Kuchnia – kolorowe podświetlenie i efekty RGB

? Gaming setup – dynamiczne efekty reagujące na grę

? Elewacje zewnętrzne – efektowne oświetlenie architektoniczne

? Restauracje, puby, kluby – światło eksponujące elementy aranżacji, efekty powiązane z rytmem muzyki

? Scenografia i eventy – profesjonalne animacje świetlne

? Co wyróżnia cyfrową taśmę WS2813?

✅ Sprawdzony mikroprocesor WS2813: Niezawodne sterowanie każdym pikselem

✅ Programowanie każdej sekcji: Każdy piksel w innym kolorze

✅ Wysoka gęstość 144 LED/m: Płynne animacje bez widocznych punktów

✅ Kąt świecenia 120°: Szersze rozproszenie światła

✅ RGB (16,7 mln kolorów): Pełne spektrum barw

✅ Napięcie 5V: Bezpieczne użytkowanie

✅ Dioda SMD 5050: Intensywne, żywe kolory

✅ Breakpoint Resume: Uszkodzenie jednego LED nie wyłącza reszty

✅ Częstotliwość 2000 Hz: Brak migotania przy nagrywaniu

⚠️ Najczęstsze błędy przy podłączaniu i sterowaniu taśmą cyfrową

Unikaj tych 5 pułapek!

Podłączanie cyfrowej taśmy LED do kontrolera WLED (ESP32/ESP8266) wydaje się proste, ale 95% problemów wynika z tych samych błędów. Sprawdź, czy nie popełniasz któregoś z nich!

1️⃣ Taśma podłączona od złej strony

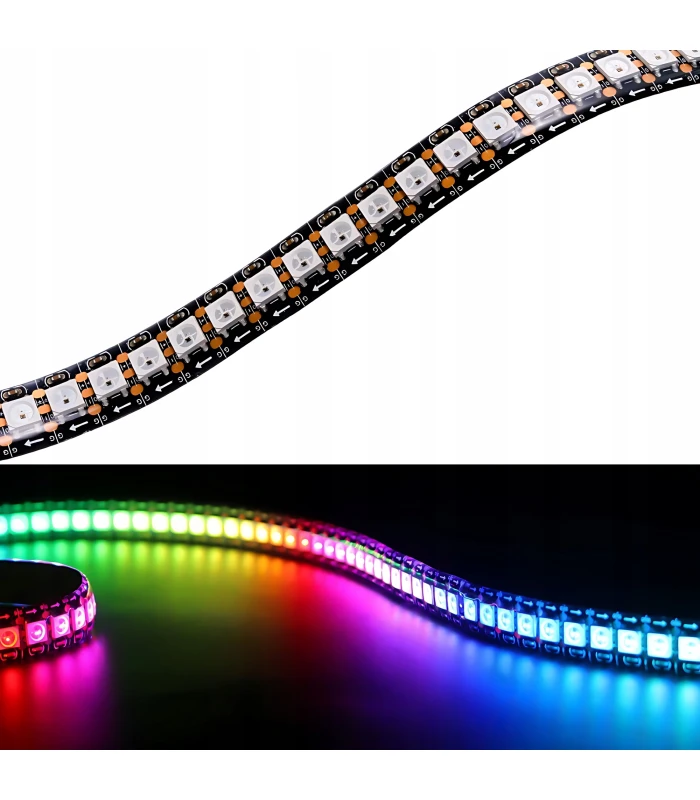

❌ Błąd: Taśmy adresowalne mają kierunek przepływu danych - małe strzałki na taśmie pokazują wejście (IN) i wyjście (OUT).

? Objawy: Diody nie świecą, tylko pierwsza dioda działa, losowe miganie

✅ Rozwiązanie: Podłącz DATA do początku taśmy - tam gdzie strzałka się zaczyna!

2️⃣ Zły numer pinu GPIO

❌ Błąd: Na ESP8266 (D1 Mini) oznaczenia D0, D1, D2 to NIE numery GPIO!

Przykład: Pin D4 = GPIO2, Pin D2 = GPIO4

✅ Rozwiązanie: Sprawdź schemat pinów i wpisz numer GPIO, nie oznaczenie z płytki!

3️⃣ Ogranicznik jasności

❌ Błąd: WLED domyślnie ma włączony ogranicznik jasności!

✅ Rozwiązanie: WLED → Config → LED Preferences → wyłącz "Enable brightness limiter"

4️⃣ Brak wspólnej masy (GND)

❌ Błąd: Osobne zasilacze dla ESP i taśmy bez połączonych mas!

✅ Rozwiązanie: ZAWSZE łącz masy (GND) wszystkich zasilaczy razem!

⚠️ NIGDY nie łącz plusów (V+) różnych zasilaczy!

5️⃣ Zły typ diod, kolejność kolorów lub ilość pikseli

❌ Błąd: Niewłaściwy typ taśmy, kolejność RGB w WLED i ilość pikseli

✅ Rozwiązanie: Dla tej taśmy ustaw WS2813 (lub WS281x), przetestuj RGB/GRB/BGR, ustaw długość 720 pikseli dla 5 metrów taśmy (144 piksele na 1 metr).

SPECYFIKACJA TECHNICZNA

• Model: WS2813 (5050 RGB)
• Typ: Cyfrowa taśma LED RGBIC z podwójną linią danych
• Typ LED: WS2813 (5050 SMD)
• Gęstość LED: 144 LED/metr

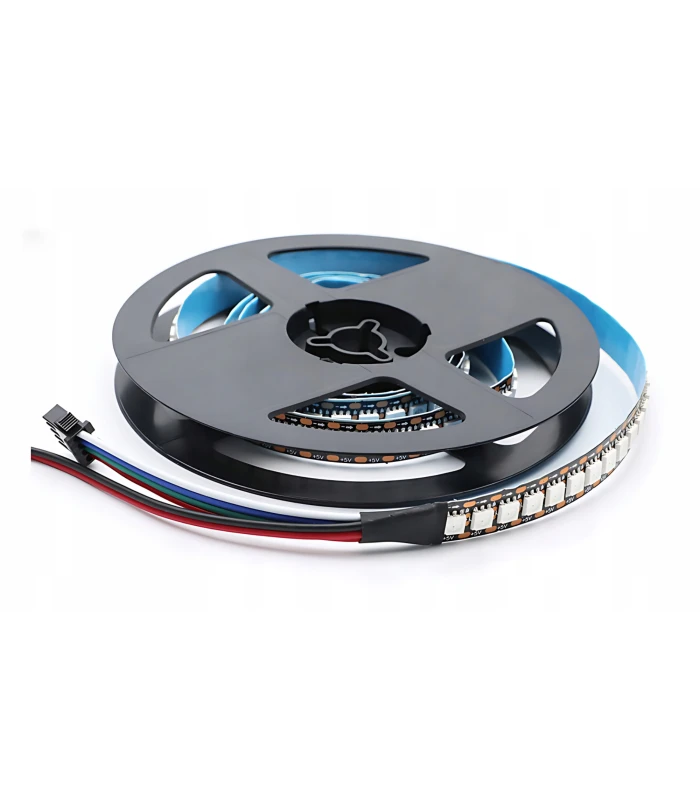

• Długość: 5 metrów (rolka)
• Całkowita liczba LED: 720 LED
• Napięcie zasilania: 5V DC
• Maksymalna moc: ~28.8W/m (100% jasność, biały)
• Szerokość PCB: 12mm
• Kolor PCB: Czarny
• Kolory: 16,7 miliona (RGB 24-bit)
• Protokół: Cyfrowy, podwójna linia danych (Breakpoint Continue)

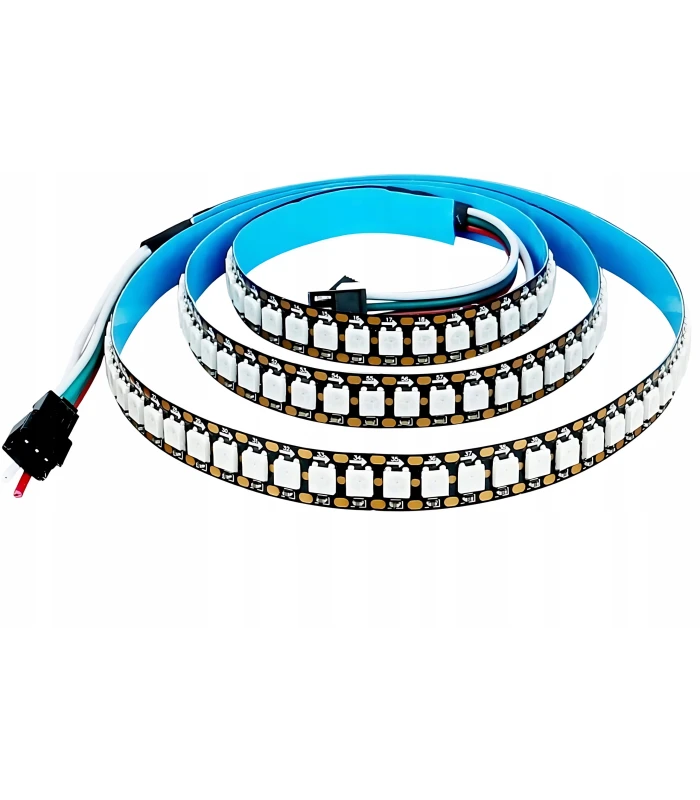

• Przewody: 4 (V+, GND, Data In, Backup In)
• Częstotliwość odświeżania: 2000 Hz (vs 400 Hz w WS2812B)
• Czas resetowania: 250 µs
• Możliwość cięcia: Co 1 LED (~6,9mm)
• Stopień ochrony: IP20 (bez ochrony wodnej)
• Temperatura pracy: -25°C do +60°C
• Kąt świecenia: 120°
• Żywotność: ~50 000 godzin

Zawartość zestawu:

✅ Taśma LED WS2813 144 LED/m - 5 metrów

❌ Kontroler - NIE (do dokupienia osobno)

❌ Zasilacz - NIE (do dokupienia osobno)

PODSUMOWANIE

Cyfrowa taśma LED WS2813 144 LED/m to profesjonalne rozwiązanie nowej generacji dla wymagających użytkowników i entuzjastów DIY.

Dlaczego warto wybrać WS2813?

✨ Najwyższa niezawodność - podwójna linia danych chroni przed awarią całego paska

✨ Najwyższa gęstość - 144 LED/m zapewnia płynne animacje bez "kropkowania"

✨ Brak migotania - 2000 Hz to profesjonalny standard (idealne do filmowania)

✨ Czarna PCB - elegancki, dyskretny wygląd

✨ Nieograniczone możliwości - pełna kompatybilność z projektami Arduino, ESP32, Raspberry Pi

Dla kogo?

? Profesjonaliści - instalacje komercyjne wymagające 100% niezawodności

? Entuzjaści DIY - zaawansowane projekty Ambilight, gaming, smart home

? Twórcy - instalacje artystyczne, pixel art, interaktywne oświetlenie

? Wymagający użytkownicy - najwyższa jakość i stabilność działania

To idealny wybór do projektów wymagających wysokiej jakości, gęstego oświetlenia LED z pełną kontrolą programową i maksymalną niezawodnością. Niezależnie czy budujesz gaming setup, system Ambilight, instalację komercyjną czy artystyczną - ta taśma spełni Twoje oczekiwania i będzie działać bez awarii przez lata!
